Кассетная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDCAC4I-07/09/12/18HRFN8

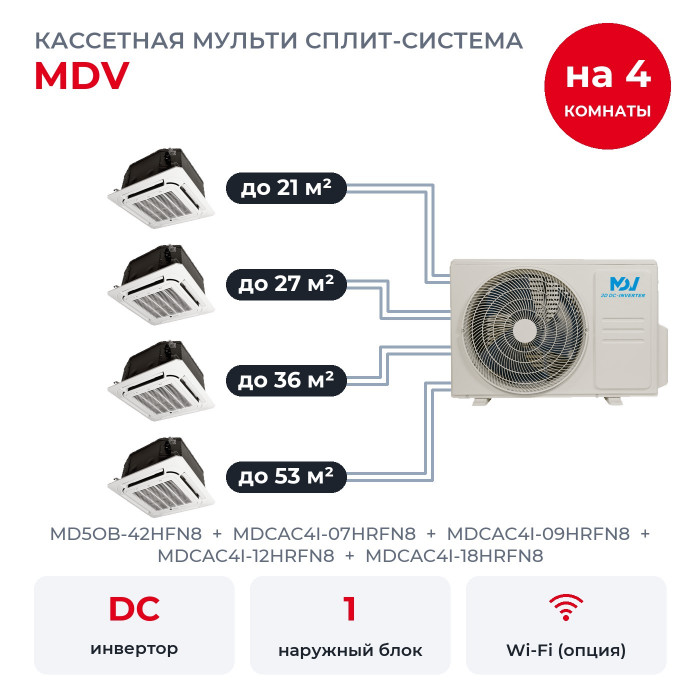

Комплект подойдёт для четырёх помещений: офис до 21 м², шоурум до 27 м², класс до 36 м² и большой торговый зал до 53 м². Для помещений подобраны компактные кассеты MDCAC4I-07HRFN8, MDCAC4I-09HRFN8, MDCAC4I-12HRFN8, MDCAC4I-18HRFN8, а наружный MD5OB-42HFN8 один на всех. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Функции MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Запоминание положения жалюзи после выключения.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Дренажная помпа встроена и откачивает конденсат сама.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Есть и полезные мелочи: автоперезапуск после отключения света, выключение подсветки и звука на ночь, самодиагностика с выводом кода ошибки и таймер включения и выключения. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 13,49 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты четыре. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободный выход останется пустым.

Блоки и подключение

• MDCAC4I-07HRFN8: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-18HRFN8: 5,28 кВт холода, помещение до 53 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Наружный MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Что будет, если в одной комнате включить обогрев, а в другой охлаждение? Блок покажет «--», конфликт режимов: в мульти-системе режим один на все комнаты.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
