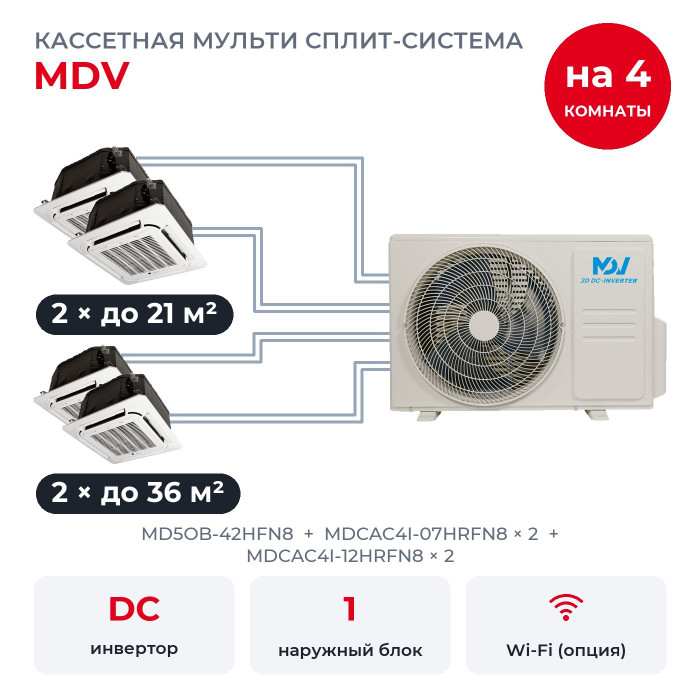

Кассетная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDCAC4I-07HRFN8x2/MDCAC4I-12HRFN8x2

Комплект подойдёт для четырёх помещений: офис до 21 м², переговорная до 21 м², торговый зал до 36 м² и класс до 36 м². Для помещений подобраны компактные кассеты MDCAC4I-07HRFN8 × 2, MDCAC4I-12HRFN8 × 2, а наружный MD5OB-42HFN8 один на всех. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Один наружный блок на четыре комнаты

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 11,14 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда все четыре комнаты работают на максимуме одновременно.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице комбинаций MDV.

Что умеют блоки MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Запоминание положения жалюзи после выключения.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть выключение подсветки и звука на ночь, самодиагностика с выводом кода ошибки, таймер включения и выключения и авторестарт после перебоя с электричеством. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Блоки и подключение

• MDCAC4I-07HRFN8 × 2: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8 × 2: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

На наружном стоят выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Наружный блок MD5OB-42HFN8 и монтаж

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-модуля в коробке. Модуль EU-OSK105 покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Можно ли потом добавить комнату? Да, у MD5OB-42HFN8 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций MDV.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
