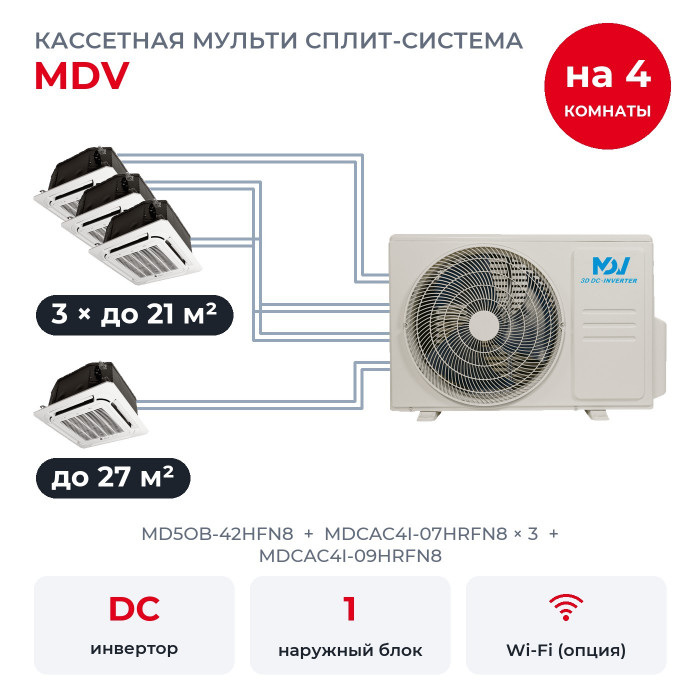

Кассетная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDCAC4I-07HRFN8x3/MDCAC4I-09HRFN8

Комплект подойдёт для четырёх помещений: кабинет до 21 м², офис до 21 м², переговорная до 21 м² и шоурум до 27 м². Для помещений подобраны компактные кассеты MDCAC4I-07HRFN8 × 3, MDCAC4I-09HRFN8, а наружный MD5OB-42HFN8 один на всех. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 8,79 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 100%, то есть без потери производительности.

Все четыре блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату. Если расширять систему не планируете, тот же набор блоков принимает MD4O-36HFN8 на 10,55 кВт: его мощности хватает на все четыре комнаты сразу, и он дешевле.

Возможности блоков MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Запоминание положения жалюзи после выключения.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Кроме того, есть отключение подсветки дисплея и звуковых сигналов, самодиагностика с выводом кода ошибки, автоперезапуск после отключения света и таймер включения и выключения. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Блоки и подключение

• MDCAC4I-07HRFN8 × 3: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Монтаж и наружный блок

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности на четыре комнаты сразу? Да, сумма блоков не больше номинала наружного, все четыре блока могут работать на максимуме одновременно.

Можно ли потом добавить комнату? Да, у MD5OB-42HFN8 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице комбинаций MDV.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
