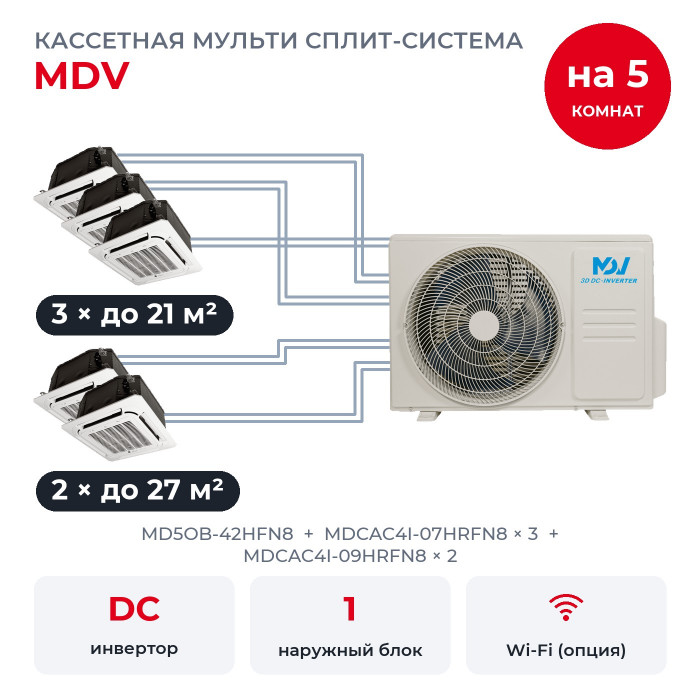

Кассетная мульти сплит-система MDV на 5 комнат MD5OB-42HFN8/MDCAC4I-07HRFN8x3/MDCAC4I-09HRFN8x2

Эта мульти сплит-система MDV подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в пяти помещениях: кабинет до 21 м², приёмная до 21 м², офис до 21 м², шоурум до 27 м² и переговорная до 27 м². В комплект входят компактные кассеты MDCAC4I-07HRFN8 × 3, MDCAC4I-09HRFN8 × 2 и наружный MD5OB-42HFN8. Кассеты выбирают, когда стену под блок занять нельзя: всё прячется за подвесным потолком, снизу остаётся только решётка панели.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Функции MDCAC4I

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Запоминание положения жалюзи после выключения.
• Дренажная помпа встроена и откачивает конденсат сама.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть таймер включения и выключения, выключение подсветки и звука на ночь, самодиагностика с кодами ошибок и авторестарт после перебоя с электричеством. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 11,43 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Все пять блоков вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

Состав по комнатам

• MDCAC4I-07HRFN8 × 3: 2,05 кВт холода, помещение до 21 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-09HRFN8 × 2: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Монтаж и наружный блок

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Можно ли потом добавить шестую комнату? Нет, у MD5OB-42HFN8 пять выходов, и все заняты.

Что входит в комплект? Наружный блок, пять кассет с декоративными панелями T-MBQ4-03BD и пять инфракрасных пультов с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
