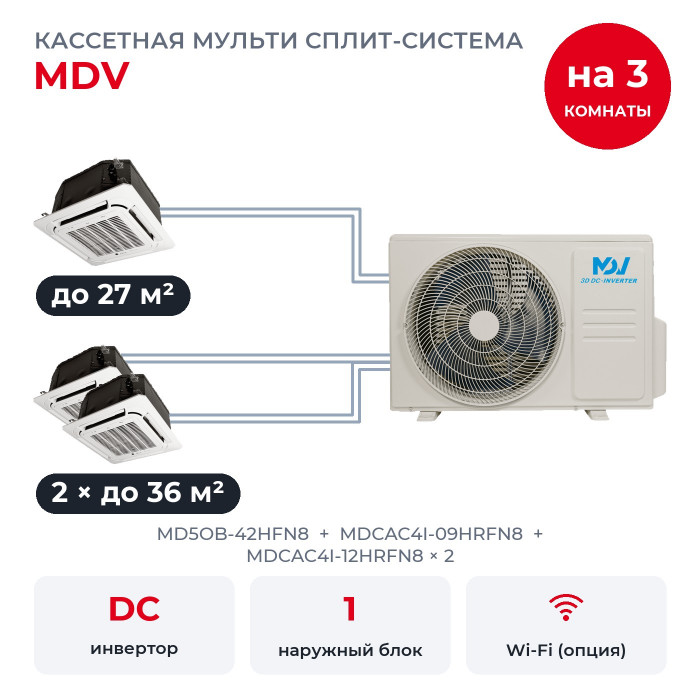

Кассетная мульти сплит-система MDV на 3 комнаты MD5OB-42HFN8/MDCAC4I-09HRFN8/MDCAC4I-12HRFN8x2

Эта мульти сплит-система MDV подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в трёх помещениях: офис до 27 м², класс до 36 м² и гостиная до 36 м². В комплект входят компактные кассеты MDCAC4I-09HRFN8, MDCAC4I-12HRFN8 × 2 и наружный MD5OB-42HFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Компактную кассету MDCAC4I встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется за ним, снизу видна декоративная панель 620×620 мм, а воздух выходит в четыре стороны. Конденсат поднимает встроенная помпа, до 1000 мм.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 9,68 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Все три блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице комбинаций MDV. Если расширять систему не планируете, тот же набор блоков принимает MD4O-36HFN8 на 10,55 кВт: его мощности хватает на все три комнаты сразу, и он дешевле.

Состав по комнатам

• MDCAC4I-09HRFN8: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8 × 2: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Функции MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Память жалюзи: после включения они встают в заданное положение.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Есть и полезные мелочи: выключение подсветки и звука на ночь, самодиагностика с кодами ошибок, таймер и автоперезапуск после отключения света. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Вопросы

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Можно ли потом добавить комнату? Да, у MD5OB-42HFN8 есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице комбинаций MDV.

Что входит в комплект? Наружный блок, три кассеты с декоративными панелями T-MBQ4-03BD и три инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
