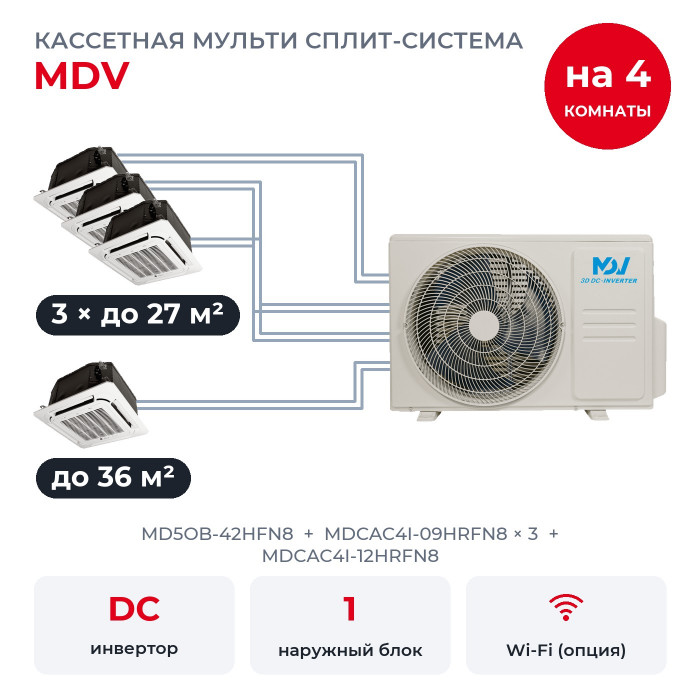

Кассетная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDCAC4I-09HRFN8x3/MDCAC4I-12HRFN8

Эта мульти сплит-система MDV подойдёт офису, магазину или дому с подвесными потолками, где кондиционер нужен в четырёх помещениях: кабинет до 27 м², шоурум до 27 м², переговорная до 27 м² и класс до 36 м². В комплект входят компактные кассеты MDCAC4I-09HRFN8 × 3, MDCAC4I-12HRFN8 и наружный MD5OB-42HFN8. Кассеты не занимают стены: блоки спрятаны за подвесным потолком, и расстановка мебели от них не зависит.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Кассета MDCAC4I уходит в подвесной потолок, в комнате остаётся только панель 620×620 мм, из которой воздух расходится на четыре стороны. Встроенная помпа поднимает конденсат на высоту до 1000 мм.

Что умеют блоки MDCAC4I

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Память жалюзи: после включения они встают в заданное положение.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть отключение подсветки дисплея и звуковых сигналов, таймер, авторестарт после перебоя с электричеством и самодиагностика с выводом кода ошибки. С каждой кассетой идёт инфракрасный пульт серии RG10 с держателем, проводной пульт можно докупить. Wi-Fi подключают модулем EU-OSK105, его покупают отдельно.

Как делится мощность

Внутренние блоки вместе рассчитаны на 11,44 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Все четыре блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Внутренние блоки

• MDCAC4I-09HRFN8 × 3: 2,64 кВт холода, помещение до 27 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.
• MDCAC4I-12HRFN8: 3,52 кВт холода, помещение до 36 м², компактная четырёхпоточная кассета с панелью T-MBQ4-03BD.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 подключают трубами 1/4" и 3/8" напрямую, переходники не нужны.

Монтаж и наружный блок

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".

Чего здесь нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Для управления со смартфона докупают модуль EU-OSK105.
• Монтажных материалов. Медные трубы, межблочный кабель, дренаж и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности на четыре комнаты сразу? Да, сумма блоков не больше номинала наружного, все четыре блока могут работать на максимуме одновременно.

Нужен ли подвесной потолок? Да, кассету встраивают в подвесной потолок, корпус высотой 245 мм уходит за него.

Что входит в комплект? Наружный блок, четыре кассеты с декоративными панелями T-MBQ4-03BD и четыре инфракрасных пульта с держателями. Трубы, кабель, дренаж и крепёж подбирают при монтаже.
