Канальная мульти сплит-система MDV на 5 комнат MD5OB-42HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8/MDT2II-12HWFN8x3

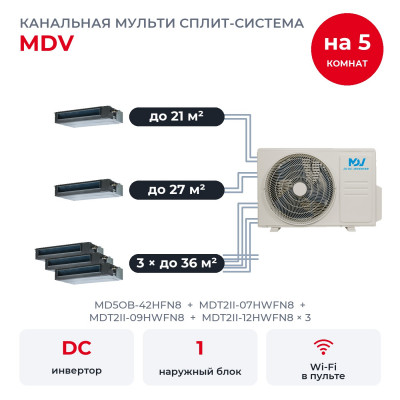

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в пяти помещениях: гардеробная до 21 м², спальня до 27 м², гостиная до 36 м², переговорная до 36 м² и столовая до 36 м². В комплект входят канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8, MDT2II-12HWFN8 × 3 и наружный MD5OB-42HFN8. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Как устроена система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Фильтр на заборе воздуха входит в комплект блока.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть таймер включения и выключения, самодиагностика с выводом кода ошибки и авторестарт после перебоя с электричеством. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 15,25 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Блоки и подключение

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8 × 3: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Наружный MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Хватит ли мощности, если включить все пять комнат? Поодиночке каждая работает в полную силу. Когда все пять включены на максимуме одновременно, наружный делит свои 12,31 кВт между блоками.

Что входит в комплект? Наружный блок, пять канальных блоков с фильтрами и пять проводных пультов KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
