Канальная мульти сплит-система MDV на 3 комнаты MD5OB-42HFN8/MDT2II-07HWFN8/MDT2II-09HWFN8/MDT2II-18HWFN8

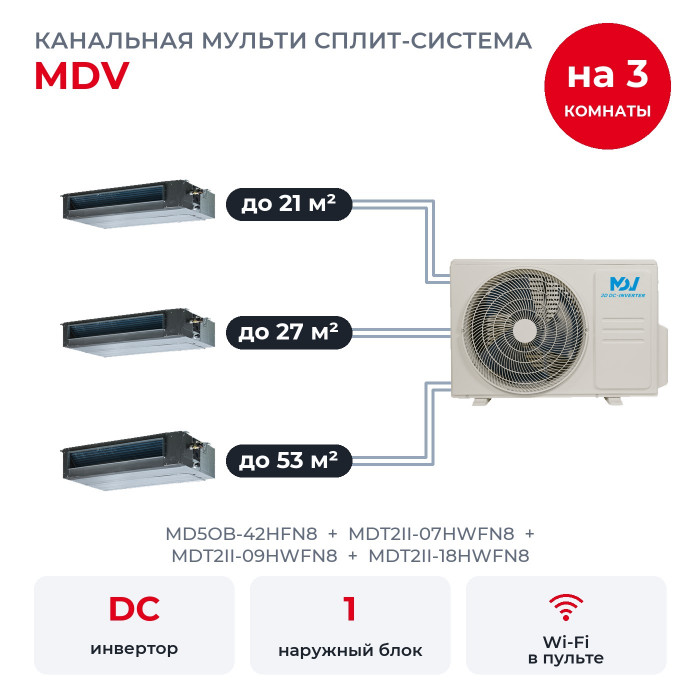

Комплект подойдёт для трёх помещений: гостевая до 21 м², детская до 27 м² и open space до 53 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8, MDT2II-09HWFN8, MDT2II-18HWFN8, а наружный MD5OB-42HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 9,97 кВт, наружный номинально даёт 12,31 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Все три блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты три: два свободных выхода остаются на будущие комнаты. Если расширять систему не планируете, тот же набор блоков принимает MD4O-36HFN8 на 10,55 кВт: его мощности хватает на все три комнаты сразу, и он дешевле.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Фильтр на заборе воздуха входит в комплект блока.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Ещё есть автоперезапуск после отключения света, таймер включения и выключения и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Что в комплекте

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-18HWFN8: 5,28 кВт холода, помещение до 53 м², статическое давление 25 Па номинально, диапазон 0-160 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Наружный блок MD5OB-42HFN8 и монтаж

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Хватит ли мощности на три комнаты сразу? Да, сумма блоков не больше номинала наружного, все три блока могут работать на максимуме одновременно.

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Что входит в комплект? Наружный блок, три канальных блока с фильтрами и три проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
