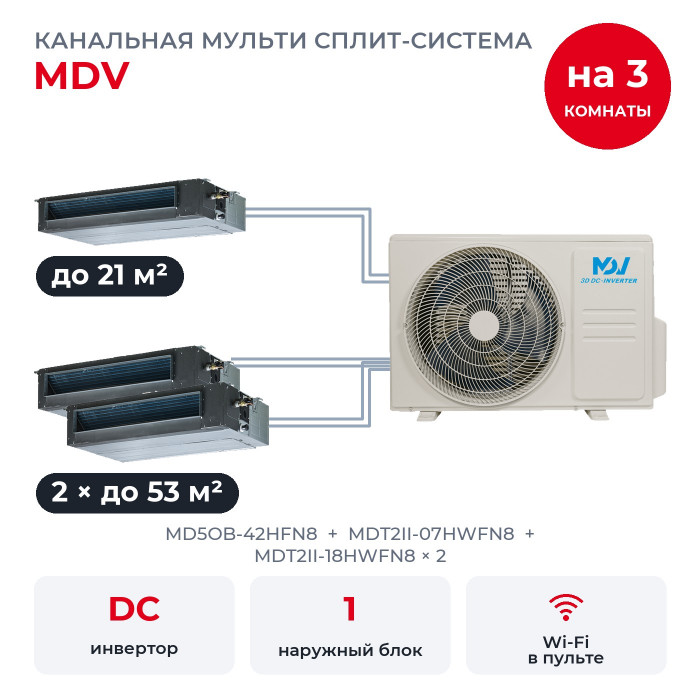

Канальная мульти сплит-система MDV на 3 комнаты MD5OB-42HFN8/MDT2II-07HWFN8/MDT2II-18HWFN8x2

Комплект подойдёт для трёх помещений: детская до 21 м², большая гостиная до 53 м² и столовая до 53 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8, MDT2II-18HWFN8 × 2, а наружный MD5OB-42HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 12,61 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты три. По таблице комбинаций MDV к такому набору можно добавить ещё один блок, но не больше.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Внутренние блоки

• MDT2II-07HWFN8: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-18HWFN8 × 2: 5,28 кВт холода, помещение до 53 м², статическое давление 25 Па номинально, диапазон 0-160 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2", а остальные блоки 18 через переходник на 3/8". Переходники подбирает монтажник вместе с трубами.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть таймер включения и выключения, самодиагностика с выводом кода ошибки и автоперезапуск после отключения света. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Что важно знать про MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Можно ли потом добавить комнату? Да, но не больше одной: по таблице комбинаций MDV к такому набору добавляется ещё один блок.

Что входит в комплект? Наружный блок, три канальных блока с фильтрами и три проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
