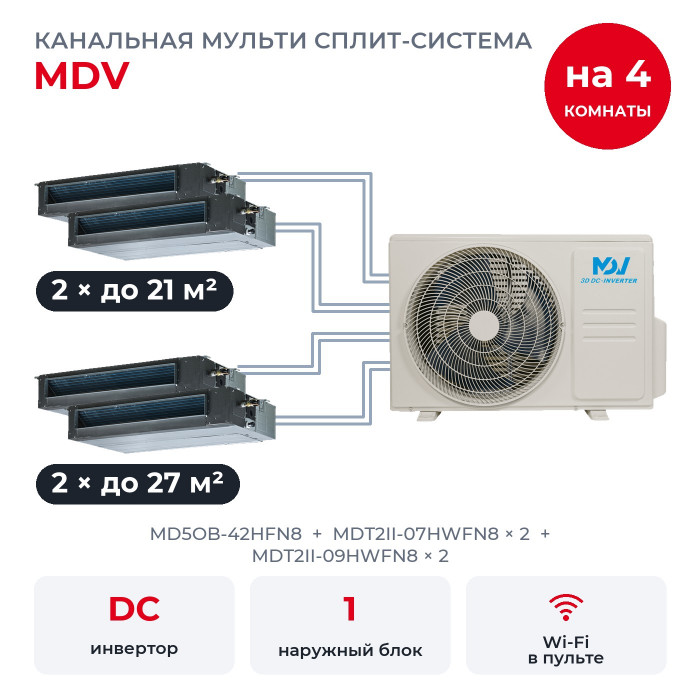

Канальная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDT2II-07HWFN8x2/MDT2II-09HWFN8x2

Четыре помещения обслуживает один наружный блок MD5OB-42HFN8 на фасаде. Здесь гардеробная до 21 м², кабинет до 21 м², гостевая до 27 м² и детская до 27 м², и для каждого помещения свой внутренний блок: MDT2II-07HWFN8 × 2, MDT2II-09HWFN8 × 2. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

MDT2II стоит за потолком, в комнате видны только решётки, а воздух к ним идёт по воздуховодам. Номинальное давление 25 Па, забор воздуха сзади или снизу, встроенная помпа поднимает конденсат до 1000 мм.

Хватит ли мощности на четыре комнаты

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 9,38 кВт, наружный номинально даёт 12,31 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Все четыре блока вместе укладываются в номинал наружного: делить мощность не придётся, даже если включить все сразу на полную.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату. Если расширять систему не планируете, тот же набор блоков принимает MD4O-36HFN8 на 10,55 кВт: его мощности хватает на все четыре комнаты сразу, и он дешевле.

Что умеют блоки MDT2II

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Дренажная помпа встроена и откачивает конденсат сама.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Есть и полезные мелочи: авторестарт после перебоя с электричеством, самодиагностика с выводом кода ошибки и таймер. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Внутренние блоки

• MDT2II-07HWFN8 × 2: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8 × 2: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).

На наружном стоят выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2", у внутренних этого комплекта трубы тех же диаметров, 1/4" и 3/8", так что переходники не понадобятся.

Наружный блок MD5OB-42HFN8 и монтаж

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Крышка над патрубками защищает соединения труб у наружного, в том числе от сосулек.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Хватит ли мощности на четыре комнаты сразу? Да, сумма блоков не больше номинала наружного, все четыре блока могут работать на максимуме одновременно.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
