Канальная мульти сплит-система MDV на 4 комнаты MD5OB-42HFN8/MDT2II-07HWFN8x2/MDT2II-12HWFN8/MDT2II-24HWFN8

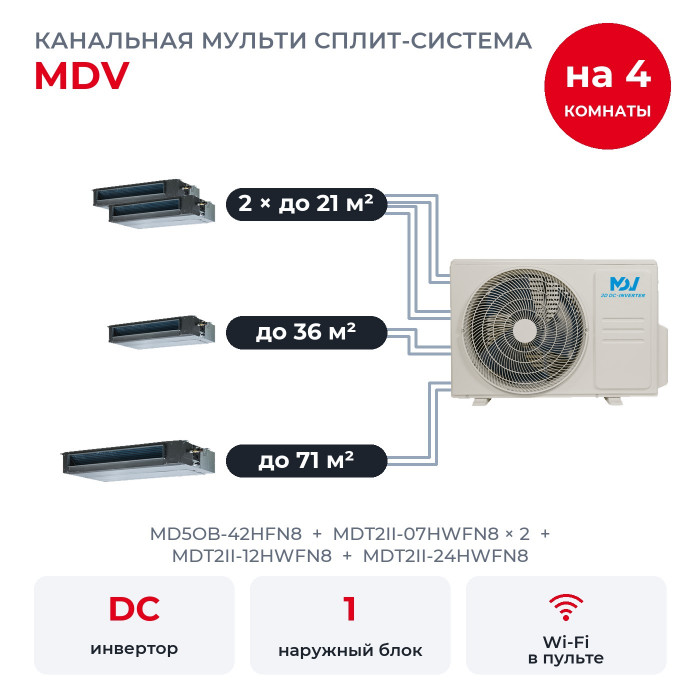

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в четырёх помещениях: кабинет до 21 м², гардеробная до 21 м², спальня до 36 м² и зал до 71 м². В комплект входят канальные блоки MDT2II-07HWFN8 × 2, MDT2II-12HWFN8, MDT2II-24HWFN8 и наружный MD5OB-42HFN8. С каждым канальным блоком идёт проводной пульт KJR-150A, Wi-Fi встроен прямо в него.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 14,65 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Хотя у MD5OB-42HFN8 пять выходов, к этому набору из четырёх блоков рекомендуемые сочетания MDV больше ничего не добавляют: систему стоит сразу считать законченной.

Возможности блоков MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Фильтр на заборе воздуха входит в комплект блока.
• Дренажная помпа встроена и откачивает конденсат сама.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Тёплый старт: зимой поток пойдёт только после прогрева.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть авторестарт после перебоя с электричеством, таймер и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Состав по комнатам

• MDT2II-07HWFN8 × 2: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).
• MDT2II-24HWFN8: 7,03 кВт холода, помещение до 71 м², статическое давление 25 Па номинально, диапазон 0-160 Па.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоку 24 (трубы 3/8" и 5/8") нужны переходники. Переходники подбирает монтажник вместе с трубами.

Монтаж и наружный блок

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Трассы. До самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м. По высоте наружный и внутренние могут расходиться до 15 м, внутренние между собой до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. Когда все четыре включены на максимуме одновременно, наружный делит свои 12,31 кВт между блоками.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, четыре канальных блока с фильтрами и четыре проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
