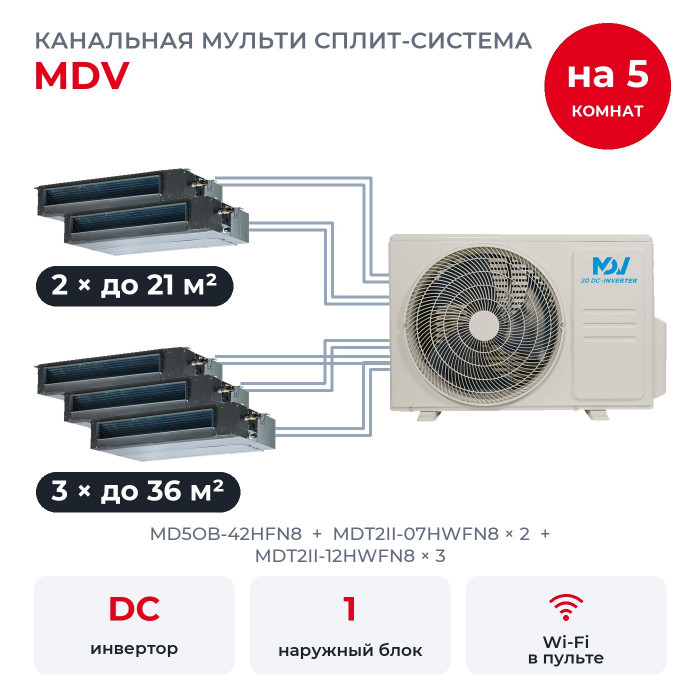

Канальная мульти сплит-система MDV на 5 комнат MD5OB-42HFN8/MDT2II-07HWFN8x2/MDT2II-12HWFN8x3

Комплект подойдёт для пяти помещений: гостевая до 21 м², детская до 21 м², столовая до 36 м², спальня до 36 м² и гостиная до 36 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8 × 2, MDT2II-12HWFN8 × 3, а наружный MD5OB-42HFN8 один на всех. С каждым канальным блоком идёт проводной пульт KJR-150A, Wi-Fi встроен прямо в него.

Один наружный блок на пять комнат

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 14,66 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. MDV относит его к рекомендуемым с загрузкой наружного до 130%. При одновременной работе всех блоков мощность чуть ниже номинала.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Блоки и подключение

• MDT2II-07HWFN8 × 2: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8 × 3: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Что умеют блоки MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Фильтр на заборе воздуха входит в комплект блока.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Дренажная помпа встроена и откачивает конденсат сама.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Есть и полезные мелочи: самодиагностика с выводом кода ошибки, авторестарт после перебоя с электричеством и таймер включения и выключения. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Наружный MD5OB-42HFN8

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².

Вопросы

Можно ли потом добавить шестую комнату? Нет, у MD5OB-42HFN8 пять выходов, и все заняты.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, пять канальных блоков с фильтрами и пять проводных пультов KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
