Канальная мульти сплит-система MDV на 5 комнат MD5OB-42HFN8/MDT2II-07HWFN8x3/MDT2II-12HWFN8/MDT2II-18HWFN8

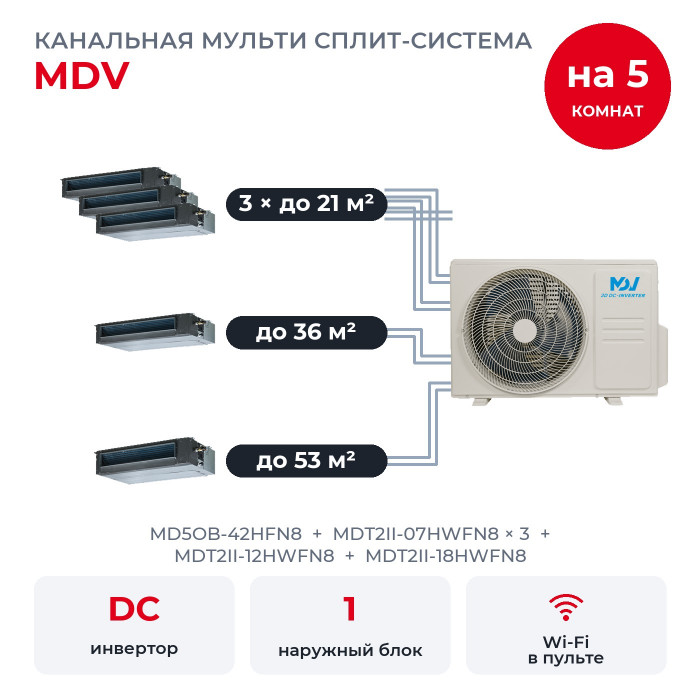

Комплект подойдёт для пяти помещений: детская до 21 м², гостевая до 21 м², кабинет до 21 м², столовая до 36 м² и open space до 53 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8 × 3, MDT2II-12HWFN8, MDT2II-18HWFN8, а наружный MD5OB-42HFN8 один на всех. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 14,95 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

Как устроена система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и межблочный кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Состав по комнатам

• MDT2II-07HWFN8 × 3: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-12HWFN8: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).
• MDT2II-18HWFN8: 5,28 кВт холода, помещение до 53 м², статическое давление 25 Па номинально, диапазон 0-160 Па, на малой скорости 34 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блок 18 (газ 1/2") ставят на газовый выход 1/2". Переходники подбирает монтажник вместе с трубами.

Функции MDT2II

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Подмес свежего воздуха через подготовленный патрубок: к блоку можно подвести воздуховод с улицы.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Кроме того, есть самодиагностика с кодами ошибок, автоперезапуск после отключения света и таймер. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Что важно знать про MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Фреон. С завода в контуре 3,0 кг R32, его хватает на трассы общей длиной до 37,5 м, дальше дозаправляют 12 г на метр трубы 1/4".
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Вопросы

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Можно ли потом добавить шестую комнату? Нет, у MD5OB-42HFN8 пять выходов, и все заняты.

Что входит в комплект? Наружный блок, пять канальных блоков с фильтрами и пять проводных пультов KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
