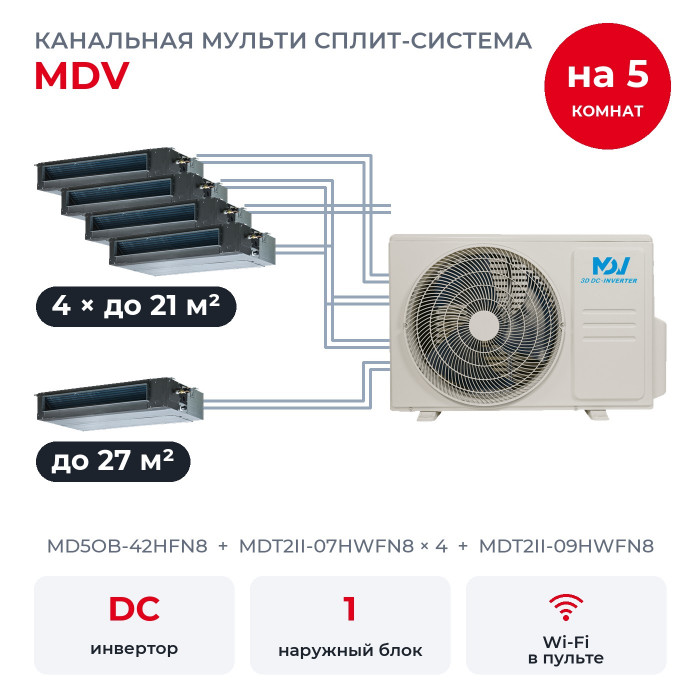

Канальная мульти сплит-система MDV на 5 комнат MD5OB-42HFN8/MDT2II-07HWFN8x4/MDT2II-09HWFN8

Комплект подойдёт для пяти помещений: кабинет до 21 м², детская до 21 м², гардеробная до 21 м², гостевая до 21 м² и спальня до 27 м². Для помещений подобраны канальные блоки MDT2II-07HWFN8 × 4, MDT2II-09HWFN8, а наружный MD5OB-42HFN8 один на всех. С каждым канальным блоком идёт проводной пульт KJR-150A, Wi-Fi встроен прямо в него.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Блоки этого комплекта вместе рассчитаны на 10,84 кВт, а MD5OB-42HFN8 номинально выдаёт 12,31 кВт. MDV указывает это сочетание в каталоге 2026 года и в инструкции по монтажу. В таблице MDV оно отмечено как рекомендуемое: загрузка наружного не больше 100%, требования ERP к энергоэффективности выполняются.

Сумма блоков не больше номинала наружного, поэтому мощности хватает, даже когда все пять комнат работают на максимуме одновременно.

Что в комплекте

• MDT2II-07HWFN8 × 4: 2,05 кВт холода, помещение до 21 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).
• MDT2II-09HWFN8: 2,64 кВт холода, помещение до 27 м², статическое давление 25 Па номинально, диапазон 0-80 Па, на малой скорости 27,5 дБ(А).

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоки 07, 09 и 12 рассчитаны на трубы 1/4" и 3/8", а заняты все выходы, поэтому один из блоков встаёт на газовый выход 1/2" и подключается через переходник на 3/8". Переходник покупают отдельно вместе с трубами.

Функции MDT2II

• Полностью инверторная система 3D DC-Inverter: компрессор и вентиляторы подстраивают обороты под комнату, а не включаются и выключаются рывками.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Режим Turbo ускоряет охлаждение и прогрев помещения.
• Функция Follow me поддерживает температуру по датчику пульта, а не у блока под потолком.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Направление забора воздуха меняют при монтаже: сзади или снизу.
• Встроенная дренажная помпа поднимает конденсат, поэтому дренажную трубу можно вести выше корпуса.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Golden Fin. Теплообменники наружного и внутренних с защитным покрытием, которое помогает против коррозии.

Ещё есть таймер, авторестарт после перебоя с электричеством и самодиагностика с выводом кода ошибки. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

MD5OB-42HFN8 работает на R32, у него двойной ротационный компрессор GMCC. К нему подключают до пяти внутренних блоков, но не меньше двух. Шум наружного 63 дБ(А). Гарантия MDV на мульти сплит-системы 3 года.

• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.
• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Электричество. Наружный блок подключают к одной фазе 220-240 В кабелем 3×2,5 мм² через отдельный автомат, внутренние питаются от него по межблочным кабелям.

Вопросы

Можно ли потом добавить шестую комнату? Нет, у MD5OB-42HFN8 пять выходов, и все заняты.

Нужен ли проект воздуховодов? Да: номинальное статическое давление 25 Па, сеть воздуховодов и решётки подбирают под помещение.

Что входит в комплект? Наружный блок, пять канальных блоков с фильтрами и пять проводных пультов KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
