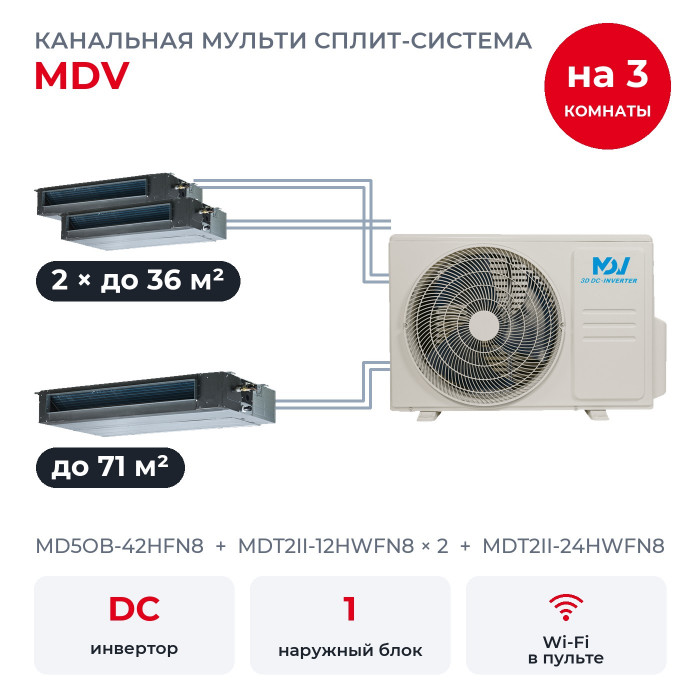

Канальная мульти сплит-система MDV на 3 комнаты MD5OB-42HFN8/MDT2II-12HWFN8x2/MDT2II-24HWFN8

Эта мульти сплит-система MDV подойдёт квартире, дому или офису с подвесными потолками, где кондиционер нужен в трёх помещениях: столовая до 36 м², спальня до 36 м² и open space до 71 м². В комплект входят канальные блоки MDT2II-12HWFN8 × 2, MDT2II-24HWFN8 и наружный MD5OB-42HFN8. Управляют канальными блоками с проводного пульта KJR-150A: в нём экран, недельный таймер и встроенный Wi-Fi.

Один наружный блок на три комнаты

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно. Режим у всей системы общий: охлаждать одну комнату и одновременно греть другую нельзя. Если в комнатах выбрать несовместимые режимы, на дисплее внутреннего блока появится «--», так MDV обозначает конфликт режимов.

Канальный MDT2II прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Номинальное статическое давление 25 Па, воздух можно забирать сзади или снизу, а конденсат поднимает встроенная помпа, до 1000 мм.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 14,07 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в каталоге MDV 2026 года и в инструкции по монтажу мульти-систем. В таблице MDV оно рекомендуемое с загрузкой до 130%: когда все блоки работают одновременно, производительность и эффективность немного снижаются.

Если все комнаты включить на максимум одновременно, MD5OB-42HFN8 разделит свои 12,31 кВт между ними; когда работает часть комнат, каждой достаётся больше. Отдельных таблиц мощности по комнатам у MDV нет.

У MD5OB-42HFN8 пять выходов, в этом комплекте заняты три. Добавить к такому набору ещё блок таблица комбинаций MDV не позволяет, так что свободные выходы останутся пустыми.

Функции MDT2II

• 3D DC-Inverter. Инверторные и компрессор, и вентиляторы обоих блоков: мощность меняется плавно, без рывков включения, температура держится ровнее.
• Воздушный фильтр идёт в комплекте с канальным блоком.
• Turbo на время выводит кондиционер на максимум, чтобы быстрее выйти на заданную температуру.
• Follow me: температуру можно мерить датчиком в пульте, там, где находится человек.
• Забор воздуха сзади или снизу: выбирают при монтаже, переставляя фланец и панель.
• Дренажная помпа встроена и откачивает конденсат сама.
• Патрубок для подмеса свежего воздуха уже предусмотрен в корпусе.
• Тёплый пуск. На обогреве вентилятор включается после прогрева теплообменника, холодом не дует.
• Покрытие Golden Fin на теплообменниках обоих блоков защищает их от коррозии.

Ещё есть самодиагностика с кодами ошибок, таймер и автоперезапуск после отключения света. С каждым канальным блоком идёт проводной пульт KJR-150A с экраном и недельным таймером, в него встроен Wi-Fi. Кабель к пульту покупают отдельно.

Блоки и подключение

• MDT2II-12HWFN8 × 2: 3,52 кВт холода, помещение до 36 м², статическое давление 25 Па номинально, диапазон 0-100 Па, на малой скорости 34 дБ(А).
• MDT2II-24HWFN8: 7,03 кВт холода, помещение до 71 м², статическое давление 25 Па номинально, диапазон 0-160 Па.

У наружного выходы по жидкости 1/4", по газу 3/8", один газовый выход 1/2". Блоку 24 (трубы 3/8" и 5/8") нужны переходники. Переходники подбирает монтажник вместе с трубами.

Что важно знать про MD5OB-42HFN8

У MD5OB-42HFN8 двойной ротационный компрессор GMCC, хладагент R32. Внутренних к нему подключают не меньше двух и не больше пяти. Шум наружного 63 дБ(А). MDV даёт на мульти сплит-системы гарантию 3 года.

• Хладагент R32: заводская заправка 3,0 кг рассчитана на 37,5 м трасс, на более длинных систему дозаправляют при монтаже.
• Питание. Однофазное, 220-240 В, подводят только к наружному, кабелем 3×2,5 мм²; к каждому внутреннему идёт межблочный кабель 4×1,5 мм².
• Температура на улице. Холод кондиционер даёт в диапазоне от минус 15 до плюс 50 °C, тепло до минус 15 °C, оттайка от инея включается сама.
• Защита. Патрубки наружного закрыты крышкой, в том числе от сосулек.
• Длина трасс: до самого дальнего внутреннего до 35 м, до остальных до 20 м, всего по системе до 100 м; перепад между наружным и любым внутренним до 15 м, между внутренними до 10 м. Если наружный и внутренние стоят почти на одной высоте, с перепадом до 3 м, трассы можно сделать длиннее: до 45 м до блока и до 130 м всего.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов и решёток. Их рассчитывают под конкретные комнаты, трубы и кабели тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет, режим у системы общий. При несовместимых режимах на дисплее блока появится «--», это конфликт режимов.

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. Когда все три включены на максимуме одновременно, наружный делит свои 12,31 кВт между блоками.

Что входит в комплект? Наружный блок, три канальных блока с фильтрами и три проводных пульта KJR-150A. Воздуховоды, решётки, трубы, кабели подбирают под проект.
