Канальная мульти сплит-система Midea на 2 комнаты M2OE-18HFN8-Q1/MTIU-09W1NXD0P/MTIU-12HW1FNXP(GA)

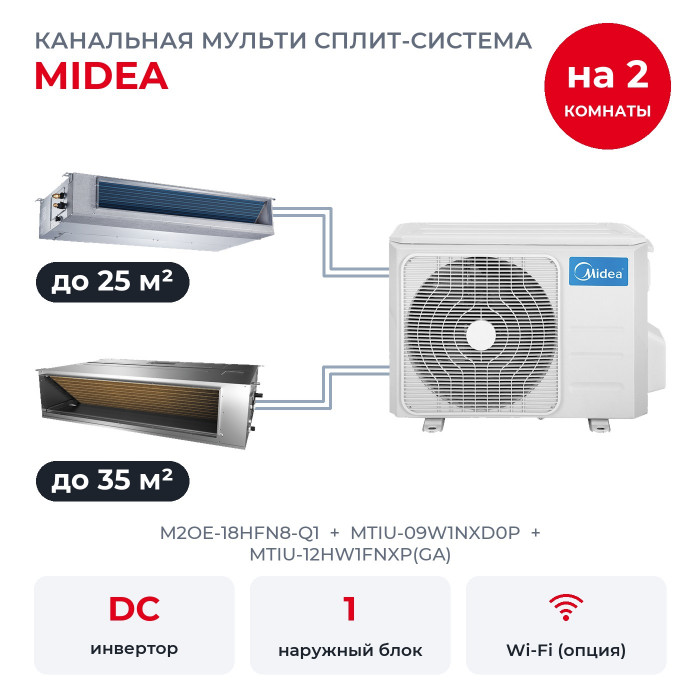

Комплект на две комнаты: детская до 25 м² и переговорная до 35 м². Внутренние канальные блоки: MTIU-09W1NXD0P, MTIU-12HW1FNXP(GA), наружный M2OE-18HFN8-Q1 один на всех. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Возможности блоков MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Кроме того, есть блокировка кнопок пульта, автоматический перезапуск после отключения света, таймер включения и выключения и самодиагностика с кодами ошибок на дисплее. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Два блока этого комплекта вместе рассчитаны на 6 кВт, а M2OE-18HFN8-Q1 номинально выдаёт 5,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работает одна комната, она получает полную мощность своего блока. Когда обе охлаждаются на максимуме одновременно, наружный делит мощность пропорционально: около 2,2 кВт на MTIU-09W1NXD0P и 3,1 кВт на MTIU-12HW1FNXP(GA).

Для режима «обе комнаты на полную с утра до вечера» есть M3OG-21HFN8-Q1 на 6,2 кВт: по таблицам Midea он принимает тот же набор блоков, и делить мощность не придётся.

Внутренние блоки

• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 2 × 1/4 дюйма, по газу 2 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Монтаж и наружный блок

M2OE-18HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,1) к классу A++.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Хладагент R32: заводских 1,25 кг хватает на 15 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Место на стене. Корпус 805 мм шириной без вентилей и 554 мм высотой, весит 35 кг, шум снаружи 54 дБ(А).
• Трассы. До самого дальнего внутреннего блока до 25 м, всего до 40 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

А если позже понадобится кондиционер в ещё одной комнате? К M2OE-18HFN8-Q1 его не подключить: все выходы заняты. Под три комнаты берут наружный на три выхода, например M3OG-21HFN8-Q1.

Что входит в комплект? Наружный блок, два канальных блока и два проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
