Канальная мульти сплит-система Midea на 2 комнаты M2OH-14HFN8-Q1/MTIU-07W1NXD0P/MTIU-12HW1FNXP(GA)

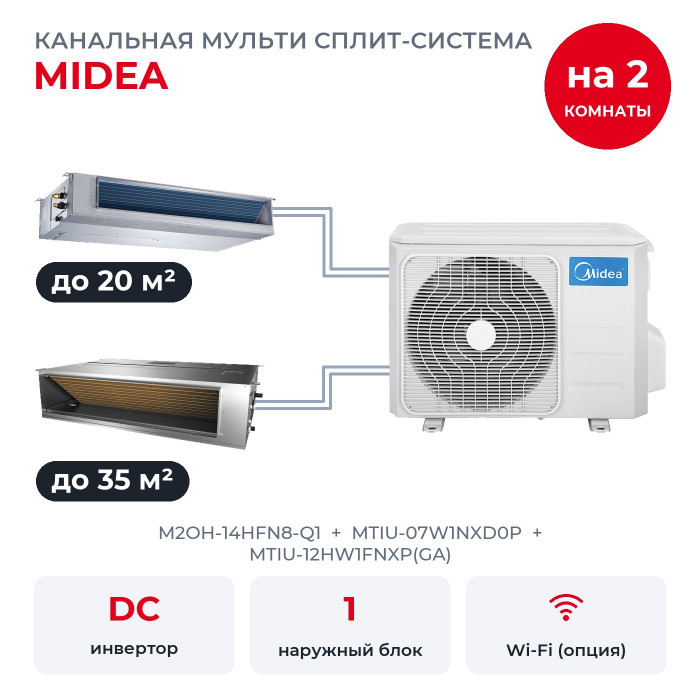

Две комнаты, один наружный блок M2OH-14HFN8-Q1 на фасаде. Здесь спальня до 20 м² и гостиная до 35 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P, MTIU-12HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Как устроена система

Внутренних блоков два, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 5,5 кВт холода, наружный номинально выдаёт 4,1 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работает одна комната, она получает полную мощность своего блока. Когда обе охлаждаются на максимуме одновременно, наружный делит мощность пропорционально: около 1,5 кВт на MTIU-07W1NXD0P и 2,6 кВт на MTIU-12HW1FNXP(GA).

Если обе комнаты жаркие и работают весь день, возьмите наружный мощнее: M3OG-21HFN8-Q1 на 6,2 кВт принимает тот же набор по таблицам Midea, и обе получат полную мощность.

Размеры и подключение

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 2 × 1/4 дюйма, по газу 2 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Что умеют блоки MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: автоматический перезапуск после отключения света, таймер включения и выключения, самодиагностика с кодами ошибок на дисплее и блокировка пульта от детей. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про M2OH-14HFN8-Q1

M2OH-14HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,8) к классу A++.

• Габариты. Ширина 805 мм без учёта вентилей, высота 554 мм, вес 31,6 кг; уровень шума на улице 56 дБ(А).
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Длина трасс. До дальнего блока до 25 м, суммарно до 40 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Фреон. С завода в контуре 1,1 кг R32, этого хватает на 15 м трасс, дальше монтажник добавляет по 12 г на метр.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

А если позже понадобится кондиционер в ещё одной комнате? К M2OH-14HFN8-Q1 его не подключить: все выходы заняты. Под три комнаты берут наружный на три выхода, например M3OG-21HFN8-Q1.

Что входит в комплект? Наружный блок, два канальных блока и два проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
