Канальная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MTIU-07W1NXD0P/MTIU-09W1NXD0Px2

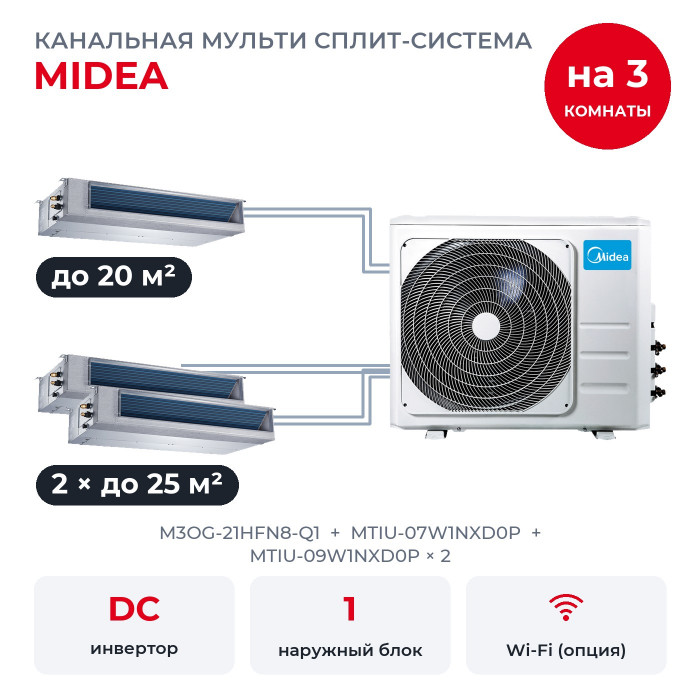

Три комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь детская до 20 м², спальня до 25 м² и кабинет до 25 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P, MTIU-09W1NXD0P × 2. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Функции MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Кроме того, есть самодиагностика с выводом кода ошибки, таймер включения и выключения, блокировка пульта от детей и автоматический перезапуск после отключения света. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Как делится мощность

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Три блока этого комплекта вместе рассчитаны на 7 кВт, а M3OG-21HFN8-Q1 номинально выдаёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые две из трёх получают полную мощность своих блоков. При одновременной работе трёх блоков на максимуме наружный распределит мощность пропорционально: примерно 1,8 кВт на MTIU-07W1NXD0P и 2,2 кВт на каждый MTIU-09W1NXD0P.

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

Что в комплекте

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Что важно знать про M3OG-21HFN8-Q1

M3OG-21HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,5) к классу A++.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Место на стене. Корпус 890 мм шириной без вентилей и 673 мм высотой, весит 43,3 кг, шум снаружи 58 дБ(А).

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить все три комнаты? Если работают одна или две комнаты, хватит каждой. Когда все три работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,8 кВт вместо 2.

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
