Канальная мульти сплит-система Midea на 2 комнаты M3OG-21HFN8-Q1/MTIU-07W1NXD0P/MTIU-18HW1FNXP(GA)

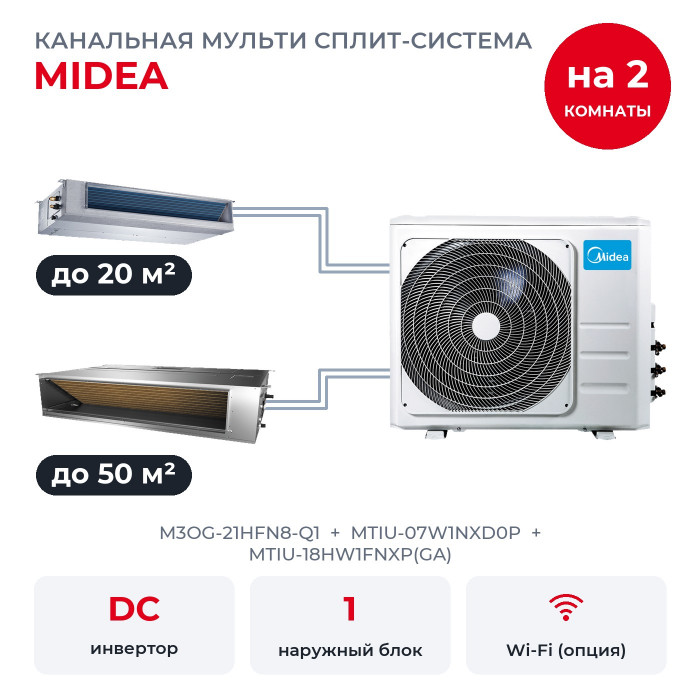

Комплект на две комнаты: гостевая до 20 м² и большая гостиная до 50 м². Внутренние канальные блоки: MTIU-07W1NXD0P, MTIU-18HW1FNXP(GA), наружный M3OG-21HFN8-Q1 один на всех. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Хватит ли мощности на две комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Два блока этого комплекта вместе рассчитаны на 7 кВт, а M3OG-21HFN8-Q1 номинально выдаёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Если включена одна комната, её блок работает в полную силу. При одновременной работе обоих блоков на максимуме мощность делится пропорционально: примерно 1,8 кВт на MTIU-07W1NXD0P и 4,4 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда обе комнаты не работают на пределе одновременно.

Хотя у M3OG-21HFN8-Q1 три выхода, к этому набору из двух блоков таблицы сочетаний Midea больше ничего не добавляют: систему стоит сразу считать законченной.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из двух комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Размеры и подключение

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. У MTIU-18HW1FNXP(GA) трубы 1/4 и 1/2 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Функции MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть таймер включения и выключения, авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок на дисплее и блокировка кнопок пульта. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.

Вопросы

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но таблицы сочетаний Midea не предусматривают ещё один блок к такому набору.

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Что входит в комплект? Наружный блок, два канальных блока и два проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
