Канальная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MTIU-07W1NXD0Px2/MTIU-09W1NXD0P

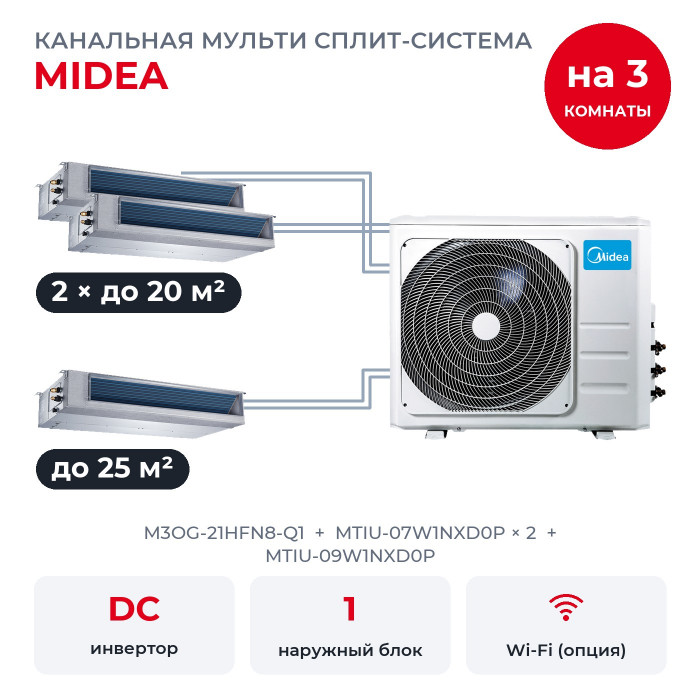

Комплект на три комнаты: спальня до 20 м², кабинет до 20 м² и детская до 25 м². Внутренние канальные блоки: MTIU-07W1NXD0P × 2, MTIU-09W1NXD0P, наружный M3OG-21HFN8-Q1 один на всех. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 6,5 кВт холода, наружный номинально выдаёт 6,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают одна-две комнаты, каждая получает мощность своего блока. Если все три охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 1,9 кВт на каждый MTIU-07W1NXD0P и 2,4 кВт на MTIU-09W1NXD0P.

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Общий только режим: все комнаты либо охлаждаются, либо греются. Если наружный блок остановится, без кондиционера останутся все три.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Состав по комнатам

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Возможности блоков MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Кроме того, есть самодиагностика с кодами ошибок на дисплее, таймер включения и выключения, блокировка пульта от детей и автоматический перезапуск после отключения света. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Трассы. До самого дальнего внутреннего блока до 30 м, всего до 60 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.

Вопросы

А если позже понадобится кондиционер в ещё одной комнате? К M3OG-21HFN8-Q1 его не подключить: все выходы заняты. Под большее число комнат есть M5OA2-42FRN8G1 на пять выходов.

Хватит ли мощности, если включить все три комнаты? Если работают одна или две комнаты, хватит каждой. Когда все три работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,9 кВт вместо 2.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
