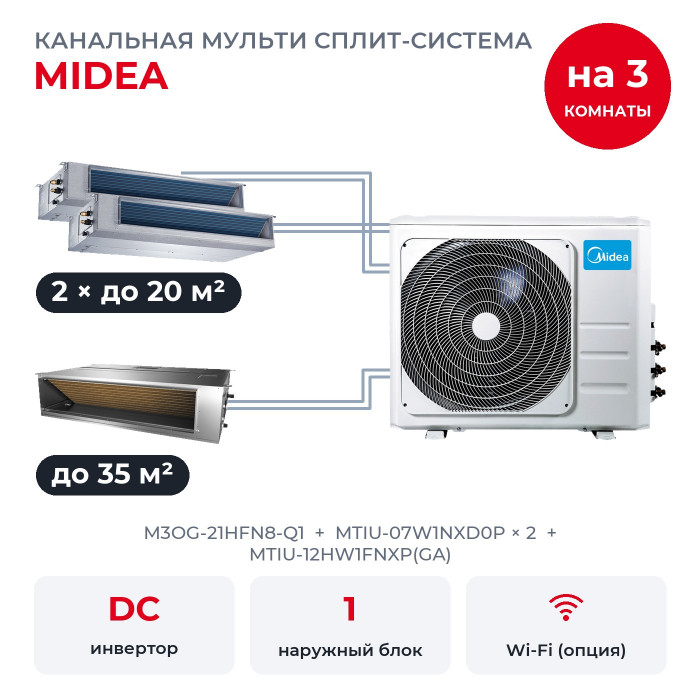

Канальная мульти сплит-система Midea на 3 комнаты M3OG-21HFN8-Q1/MTIU-07W1NXD0Px2/MTIU-12HW1FNXP(GA)

Три комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь детская до 20 м², кабинет до 20 м² и переговорная до 35 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P × 2, MTIU-12HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 7,5 кВт холода, наружный номинально выдаёт 6,2 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают одна-две комнаты, каждая получает мощность своего блока. Если все три охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 1,7 кВт на каждый MTIU-07W1NXD0P и 2,9 кВт на MTIU-12HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

Как работает мульти-система

Внутренних блоков три, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Что в комплекте

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

На наружном выходы по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Возможности блоков MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Кроме того, есть самодиагностика с кодами ошибок на дисплее, таймер, авторестарт после перебоя с электричеством и блокировка пульта от детей. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Монтаж и наружный блок

M3OG-21HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,5) к классу A++.

• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².

Вопросы

Хватит ли мощности, если включить все три комнаты? Если работают одна или две комнаты, хватит каждой. Когда все три работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,7 кВт вместо 2.

Можно ли потом добавить четвёртую комнату? Нет, у M3OG-21HFN8-Q1 три выхода, и все заняты. Для четырёх и пяти комнат есть наружный на пять выходов M5OA2-42FRN8G1.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
