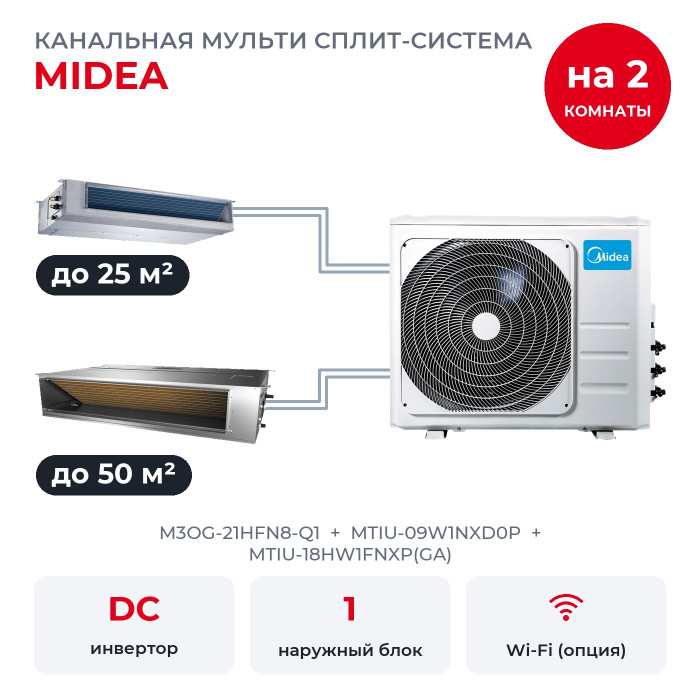

Канальная мульти сплит-система Midea на 2 комнаты M3OG-21HFN8-Q1/MTIU-09W1NXD0P/MTIU-18HW1FNXP(GA)

Две комнаты, один наружный блок M3OG-21HFN8-Q1 на фасаде. Здесь спальня до 25 м² и большая гостиная до 50 м², и для каждой свой внутренний блок: MTIU-09W1NXD0P, MTIU-18HW1FNXP(GA). Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Функции MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Кроме того, есть автоматический перезапуск после отключения света, блокировка кнопок пульта, таймер включения и выключения и самодиагностика с кодами ошибок на дисплее. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Два блока этого комплекта вместе рассчитаны на 7,5 кВт, а M3OG-21HFN8-Q1 номинально выдаёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Если включена одна комната, её блок работает в полную силу. При одновременной работе обоих блоков на максимуме мощность делится пропорционально: примерно 2,1 кВт на MTIU-09W1NXD0P и 4,1 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда обе комнаты не работают на пределе одновременно.

У M3OG-21HFN8-Q1 три выхода, в этом комплекте заняты два. Добавить к такому набору ещё блок таблицы сочетаний Midea не позволяют, так что свободный выход останется пустым.

Состав по комнатам

• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. У MTIU-18HW1FNXP(GA) трубы 1/4 и 1/2 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Наружный M3OG-21HFN8-Q1

M3OG-21HFN8-Q1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,5) к классу A++.

• Хладагент R32: заводских 1,5 кг хватает на 22,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Трассы. До самого дальнего внутреннего блока до 30 м, всего до 60 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Питание. Однофазное, 220-240 В, кабель питания 3×2,5 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся обе комнаты.

Вопросы

Хватит ли мощности, если включить обе комнаты? Одна комната получит полную мощность своего блока. Когда обе работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-09W1NXD0P около 2,1 кВт вместо 2,5.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но таблицы сочетаний Midea не предусматривают ещё один блок к такому набору.

Что входит в комплект? Наружный блок, два канальных блока и два проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
