Канальная мульти сплит-система Midea на 2 комнаты M3OG-21HFN8-Q1/MTIU-09W1NXD0Px2

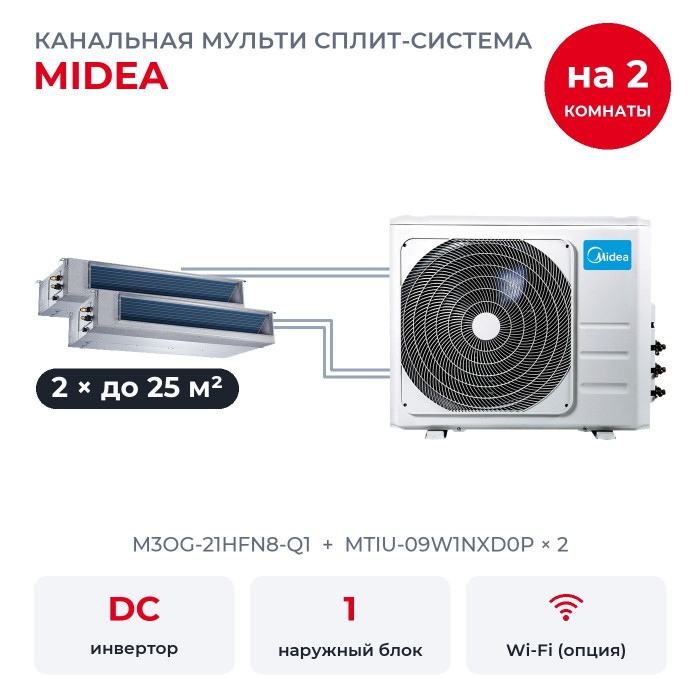

Комплект на две комнаты: гостевая до 25 м² и детская до 25 м². Внутренние канальные блоки: MTIU-09W1NXD0P × 2, наружный M3OG-21HFN8-Q1 один на всех. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из двух комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 5 кВт, наружный номинально даёт 6,2 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы оба блока работали на максимуме одновременно, без деления мощности.

У M3OG-21HFN8-Q1 три выхода, в этом комплекте заняты два: один свободный выход остаётся на будущую комнату. Если расширять систему не планируете, тот же набор блоков принимает M2OE-18HFN8-Q1 на 5,3 кВт: его мощности хватает на обе комнаты сразу, и он дешевле.

Внутренние блоки

MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А). В комплекте одинаковые блоки.

Выходы наружного: по жидкости 3 × 1/4 дюйма, по газу 3 × 3/8. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Функции MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Из полезных мелочей: таймер, самодиагностика с выводом кода ошибки, авторестарт после перебоя с электричеством и блокировка пульта от детей. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У M3OG-21HFN8-Q1 класс A по охлаждению и обогреву, а по сезонной оценке охлаждения (SEER 6,5) он попадает в класс A++.

• Фреон. С завода в контуре 1,5 кг R32, этого хватает на 22,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×2,5 мм², к каждой комнате межблочный 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Габариты. Ширина 890 мм без учёта вентилей, высота 673 мм, вес 43,3 кг; уровень шума на улице 58 дБ(А).
• Длина трасс. До дальнего блока до 30 м, суммарно до 60 м; по высоте до 15 м от наружного и до 10 м между комнатами.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Можно ли потом добавить комнату? Да, у M3OG-21HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Что входит в комплект? Наружный блок, два канальных блока и два проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
