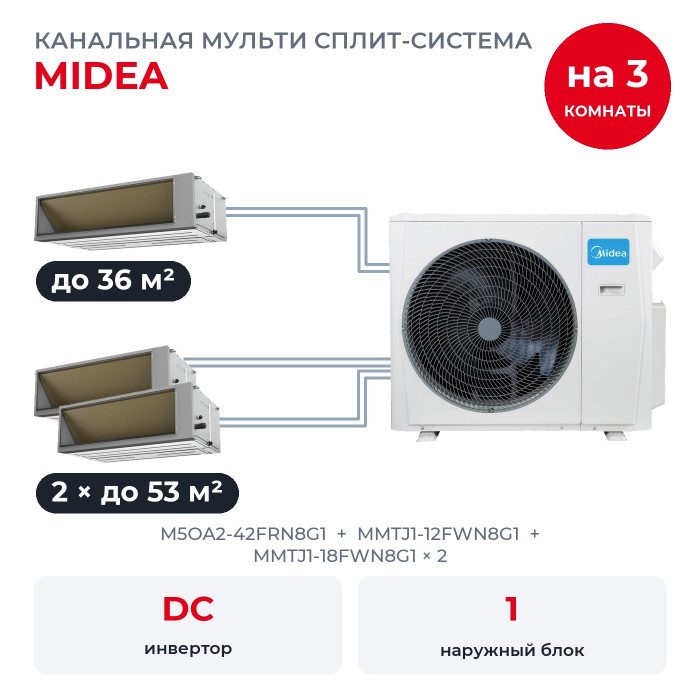

Канальная мульти сплит-система Midea на 3 комнаты M5OA2-42FRN8G1/MMTJ1-12FWN8G1/MMTJ1-18FWN8G1x2

Три комнаты, один наружный блок M5OA2-42FRN8G1 на фасаде. Здесь переговорная до 36 м², зал до 53 м² и open space до 53 м², и для каждой свой внутренний блок: MMTJ1-12FWN8G1, MMTJ1-18FWN8G1 × 2. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Как устроена система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Хватит ли мощности на три комнаты

Внутренние блоки вместе рассчитаны на 14,08 кВт холода, наружный номинально выдаёт 12,31 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Это сочетание Midea добавила в таблицы 2026 года, оно есть в листовке MULTI и каталоге M1.

Пока работают одна-две комнаты, каждая получает мощность своего блока. Если все три охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 3,1 кВт на MMTJ1-12FWN8G1 и 4,6 кВт на каждый MMTJ1-18FWN8G1.

Такой набор рассчитан на обычный ритм, когда все три комнаты не работают на пределе одновременно.

У M5OA2-42FRN8G1 пять выходов, в этом комплекте заняты три. Добавить к такому набору ещё блок таблицы сочетаний Midea не позволяют, так что свободные выходы останутся пустыми.

Что в комплекте

• MMTJ1-12FWN8G1: 3,52 кВт холода, помещение до 36 м², корпус 700×200×450 мм, внешнее статическое давление до 100 Па, шум от 31 до 35 дБ(А).
• MMTJ1-18FWN8G1 × 2: 5,28 кВт холода, помещение до 53 м², корпус 700×245×750 мм, внешнее статическое давление до 160 Па, шум от 31 до 36,5 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MMTJ1-18FWN8G1 трубы 1/4 и 1/2 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Возможности блоков MMTJ1

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Приток свежего воздуха подключают отдельным воздуховодом при монтаже.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: блокировка пульта от детей, герметичный короб платы управления, таймер включения и выключения, самодиагностика с кодами ошибок на дисплее и авторестарт после перебоя с электричеством. Теплообменник защищён антикоррозийным покрытием PrimeGuard. В коробке с каждым внутренним идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается.

Чего здесь нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный M5OA2-42FRN8G1

M5OA2-42FRN8G1 относится к классу A по охлаждению и обогреву, по сезонной эффективности охлаждения (SEER 6,7) к классу A++.

• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 100 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 72,9 кг, шум снаружи 63 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 3,0 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности, если включить все три комнаты? Если работают одна или две комнаты, хватит каждой. Когда все три работают на максимуме одновременно, каждая получит меньше номинала, например MMTJ1-12FWN8G1 около 3,1 кВт вместо 3,52.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
