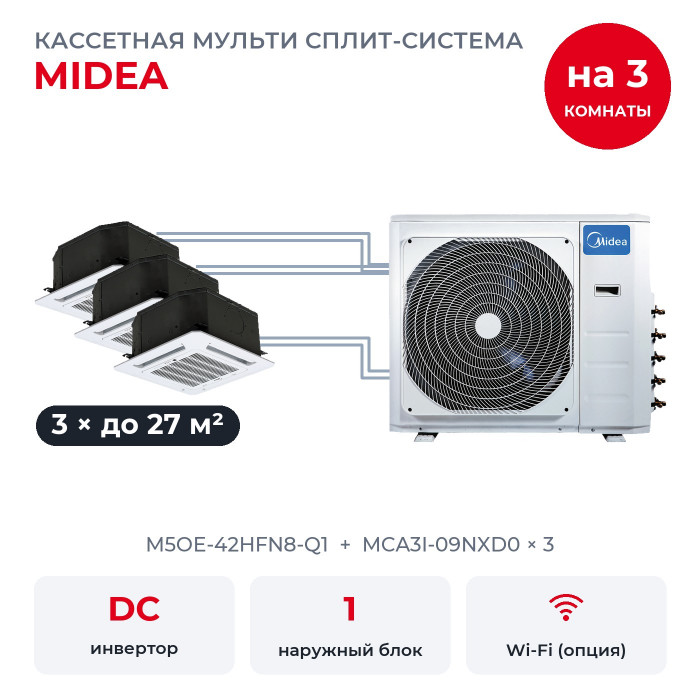

Кассетная мульти сплит-система Midea на 3 комнаты M5OE-42HFN8-Q1/MCA3I-09NXD0x3

Три комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь офис до 27 м², кабинет до 27 м² и приёмная до 27 м², и для каждой свой внутренний блок: MCA3I-09NXD0 × 3. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Как устроена система

Внутренних блоков три, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Функции MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Широкоугольные жалюзи разводят поток шире, чем обычные заслонки.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 7,92 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все три блока работали на максимуме одновременно, без деления мощности.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице сочетаний производителя.

Размеры и подключение

MCA3I-09NXD0 × 3: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм. Блоки одной модели.

На наружном выходы по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Монтажных материалов. Медные трубы, межблочный кабель и крепёж подбирают под конкретное помещение.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, корпус уходит за него.

Хватит ли мощности на три комнаты сразу? Да, мощности наружного хватает, чтобы все три блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, три кассетных блока с панелями и три инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
