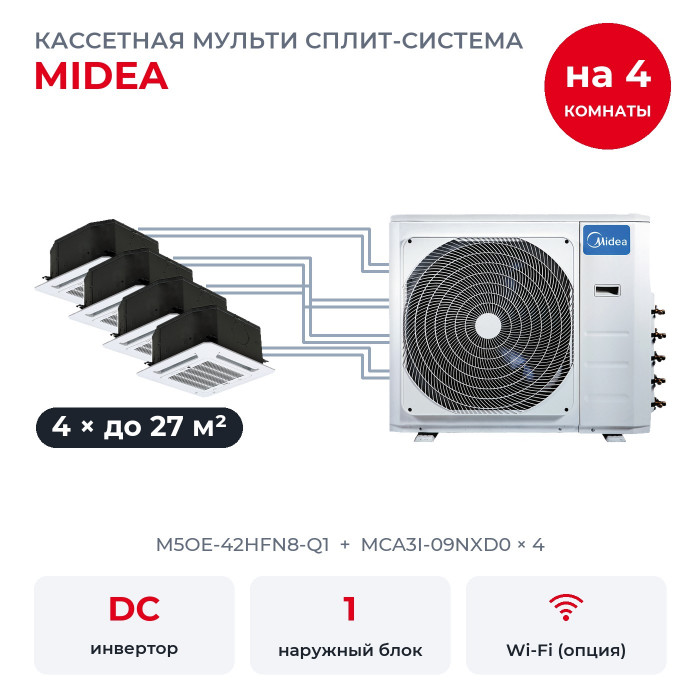

Кассетная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MCA3I-09NXD0x4

Комплект на четыре комнаты: шоурум до 27 м², приёмная до 27 м², офис до 27 м² и кабинет до 27 м². Внутренние кассетные блоки с панелями T-MBQ4-03E: MCA3I-09NXD0 × 4, наружный M5OE-42HFN8-Q1 один на всех. Кассетный блок прячется в подвесной потолок, снизу видна только панель 647×647 мм.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 10,56 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все четыре помещения могут работать на полную одновременно, и ни одному не придётся уступать мощность.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Кассетный блок встраивают в подвесной потолок, а снизу видна только декоративная панель 647×647 мм.

Состав по комнатам

MCA3I-09NXD0 × 4: 2,64 кВт холода, помещение до 27 м², панель T-MBQ4-03E размером 647×647 мм. Все четыре одинаковые.

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Что умеют блоки MCA3I

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Широкие жалюзи позволяют направить воздух под большим углом.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

К каждому блоку в коробке идёт инфракрасный пульт RG10F(B)/BGEF. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.

Вопросы

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре кассетных блока с панелями и четыре инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
