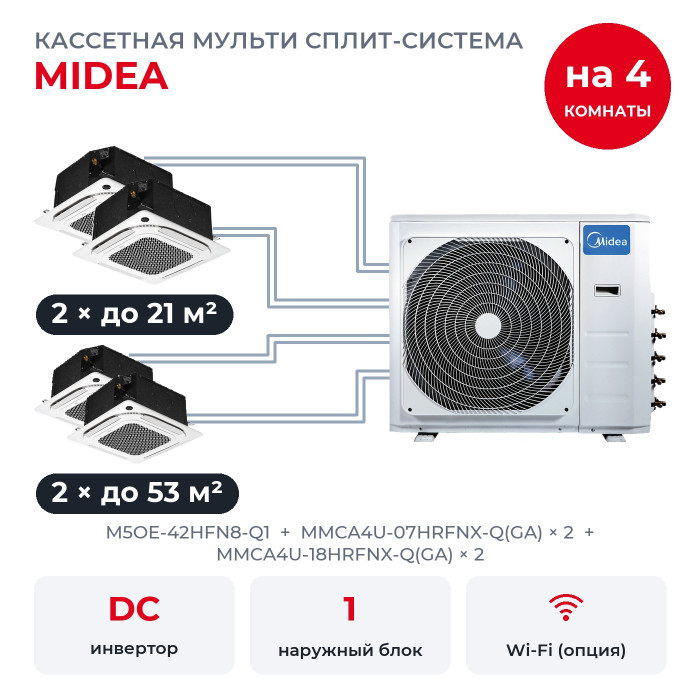

Кассетная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MMCA4U-07HRFNX-Q(GA)x2/MMCA4U-18HRFNX-Q(GA)x2

Четыре комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь кабинет до 21 м², переговорная до 21 м², большой торговый зал до 53 м² и open space до 53 м², и для каждой свой внутренний блок: MMCA4U-07HRFNX-Q(GA) × 2, MMCA4U-18HRFNX-Q(GA) × 2. Блоки встраивают в подвесной потолок, снизу видна только панель 620×620 мм.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Кассетный блок встраивают в подвесной потолок: корпус 570×570 мм высотой 245 мм прячется над потолком, снизу видна панель 620×620 мм.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 14,66 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2025 года.

Когда включены не все комнаты, мощности хватает каждой: любые две из четырёх получают полную мощность своих блоков. При одновременной работе четырёх блоков на максимуме наружный распределит мощность пропорционально: примерно 1,7 кВт на каждый MMCA4U-07HRFNX-Q(GA) и 4,4 кВт на каждый MMCA4U-18HRFNX-Q(GA).

Такой набор рассчитан на обычный ритм, когда все четыре комнаты не работают на пределе одновременно.

Хотя у M5OE-42HFN8-Q1 пять выходов, к этому набору из четырёх блоков таблицы сочетаний Midea больше ничего не добавляют: систему стоит сразу считать законченной.

Размеры и подключение

• MMCA4U-07HRFNX-Q(GA) × 2: 2,05 кВт холода, помещение до 21 м², панель T-MBQ4-03A размером 620×620 мм.
• MMCA4U-18HRFNX-Q(GA) × 2: 5,28 кВт холода, помещение до 53 м², панель T-MBQ4-03A размером 620×620 мм.

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MMCA4U-18HRFNX-Q(GA) трубы 1/4 и 1/2 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Функции MMCA4U

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Приток свежего воздуха подключают отдельным воздуховодом при монтаже.
• Широкие жалюзи позволяют направить воздух под большим углом.
• «Турбо». Кондиционер на время выходит на максимум, чтобы быстрее остудить или прогреть воздух.
• Качание жалюзи вверх-вниз разносит воздух по помещению.
• Follow me: пульт сам передаёт блоку температуру воздуха рядом с собой, и кондиционер ориентируется на неё.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• «Не беспокоить». Дисплей на корпусе гаснет, а звуковые сигналы отключаются, в спальне ничего не светится и не пищит.
• Вентилятор с регулировкой от 1 до 100 % позволяет выбрать скорость под себя.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Точность ±0,5 °C: температура почти не гуляет.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажная помпа поднимает конденсат до 750 мм.

Из полезных мелочей: метизы из нержавеющей стали, блокировка кнопок пульта, плата управления в герметичном коробе, таймер, самодиагностика с выводом кода ошибки и автоматический перезапуск после отключения света. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт инфракрасный пульт RG10A7(B2S)/BGEF, проводной пульт KJR-120K/F-E докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Подвесного потолка и монтажных материалов. Трубы, кабель, дренаж и крепёж считают по месту.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.

Вопросы

Нужен ли подвесной потолок? Да, кассетный блок встраивают в подвесной потолок, корпус уходит за него.

Хватит ли мощности, если включить все четыре комнаты? Если работают одна или две комнаты, хватит каждой. Когда все четыре работают на максимуме одновременно, каждая получит меньше номинала, например MMCA4U-07HRFNX-Q(GA) около 1,7 кВт вместо 2,05.

Что входит в комплект? Наружный блок, четыре кассетных блока с панелями и четыре инфракрасных пульта. Трубы, кабель и крепёж подбирают при монтаже.
