Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07/09W1NXD0P/12/18HW1FNXP(GA)

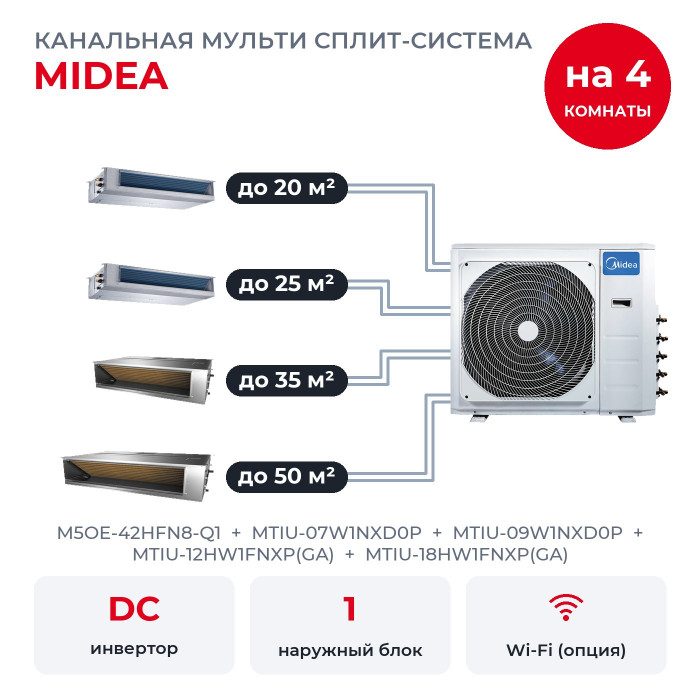

Четыре комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь гостевая до 20 м², спальня до 25 м², переговорная до 35 м² и большая гостиная до 50 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P, MTIU-09W1NXD0P, MTIU-12HW1FNXP(GA), MTIU-18HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Как делится мощность

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 13 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают до трёх комнат, каждая получает мощность своего блока. Если все четыре охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 1,9 кВт на MTIU-07W1NXD0P, 2,4 кВт на MTIU-09W1NXD0P, 3,3 кВт на MTIU-12HW1FNXP(GA) и 4,7 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все четыре комнаты не работают на пределе одновременно.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Возможности блоков MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: авторестарт после перебоя с электричеством, блокировка пульта от детей, таймер и самодиагностика с выводом кода ошибки. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Что в комплекте

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Наружный M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).

Чего у комплекта нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Хватит ли мощности, если включить все четыре комнаты? Если работают до трёх комнат, хватит каждой. Когда все четыре работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,9 кВт вместо 2.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
