Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-07W1NXD0P/09W1NXD0P/12HW1FNXP(GA)x3

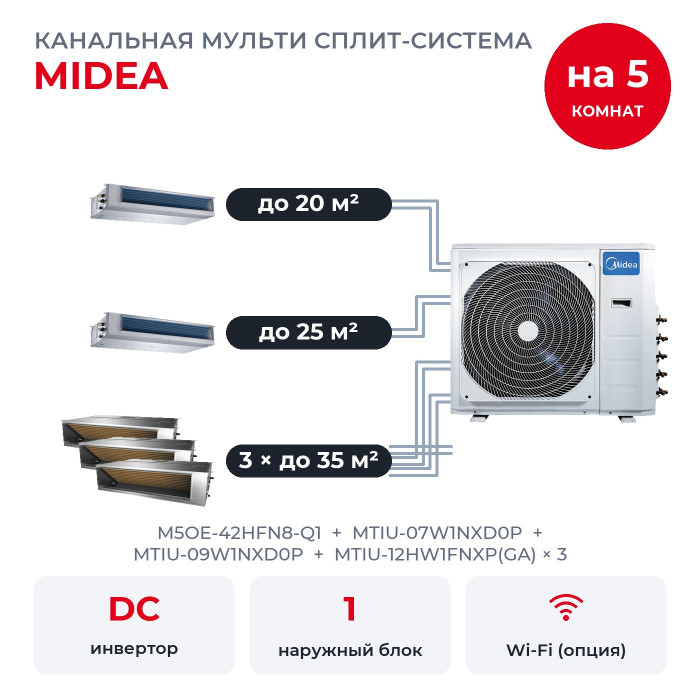

Комплект на пять комнат: детская до 20 м², гостевая до 25 м², столовая до 35 м², гостиная до 35 м² и спальня до 35 м². Внутренние канальные блоки: MTIU-07W1NXD0P, MTIU-09W1NXD0P, MTIU-12HW1FNXP(GA) × 3, наружный M5OE-42HFN8-Q1 один на всех. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Пять блоков этого комплекта вместе рассчитаны на 15 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают до трёх комнат, каждая получает мощность своего блока. Если все пять охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 1,6 кВт на MTIU-07W1NXD0P, 2 кВт на MTIU-09W1NXD0P и 2,9 кВт на каждый MTIU-12HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все пять комнат не работают на пределе одновременно.

Один наружный блок на пять комнат

Внутренних блоков пять, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Размеры и подключение

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA) × 3: 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MTIU-07W1NXD0P трубы 1/4 и 3/8 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Функции MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: таймер, блокировка пульта от детей, автоматический перезапуск после отключения света и самодиагностика с кодами ошибок на дисплее. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.

Вопросы

Хватит ли мощности, если включить все пять комнат? Если работают до трёх комнат, хватит каждой. Когда все пять работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,6 кВт вместо 2.

Можно ли потом добавить шестую комнату? Нет, у M5OE-42HFN8-Q1 пять выходов, и все заняты.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
