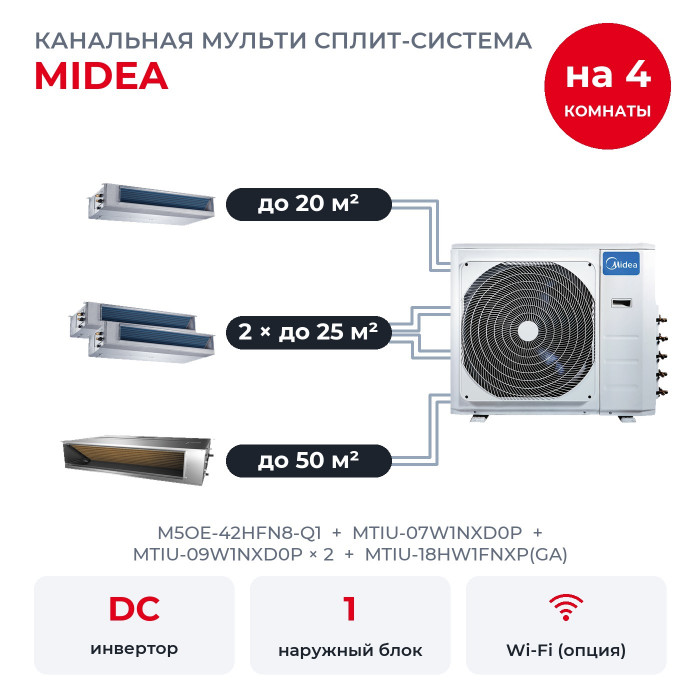

Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0P/09W1NXD0Px2/18HW1FNXP(GA)

Мульти сплит-система для квартиры или дома, где кондиционер нужен в четырёх комнатах: гостевая до 20 м², кабинет до 25 м², детская до 25 м² и open space до 50 м². В комплекте канальные блоки MTIU-07W1NXD0P, MTIU-09W1NXD0P × 2, MTIU-18HW1FNXP(GA) и наружный M5OE-42HFN8-Q1. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Как работает мульти-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 12 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все четыре блока работали на максимуме одновременно, без деления мощности.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Что в комплекте

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Функции MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Из полезных мелочей: самодиагностика с кодами ошибок на дисплее, таймер включения и выключения, автоматический перезапуск после отключения света и блокировка кнопок пульта. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Монтаж и наружный блок

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.

Вопросы

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
