Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-07W1NXD0P/09W1NXD0Px3/18HW1FNXP(GA)

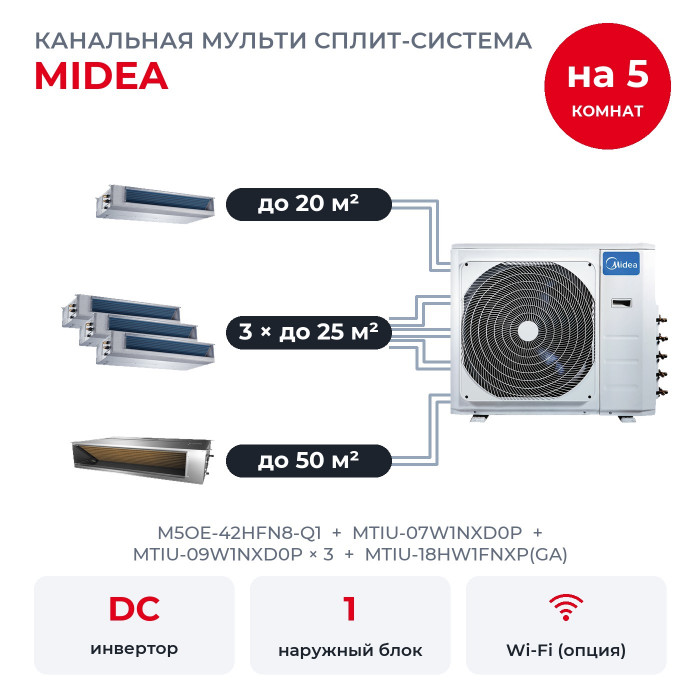

Мульти сплит-система для квартиры или дома, где кондиционер нужен в пяти комнатах: спальня до 20 м², детская до 25 м², гостевая до 25 м², кабинет до 25 м² и большая гостиная до 50 м². В комплекте канальные блоки MTIU-07W1NXD0P, MTIU-09W1NXD0P × 3, MTIU-18HW1FNXP(GA) и наружный M5OE-42HFN8-Q1. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Хватит ли мощности на пять комнат

Внутренние блоки вместе рассчитаны на 14,5 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые четыре из пяти получают полную мощность своих блоков. При одновременной работе пяти блоков на максимуме наружный распределит мощность пропорционально: примерно 1,7 кВт на MTIU-07W1NXD0P, 2,1 кВт на каждый MTIU-09W1NXD0P и 4,2 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все пять комнат не работают на пределе одновременно.

Как устроена система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Общий только режим: все комнаты либо охлаждаются, либо греются. Если наружный блок остановится, без кондиционера останутся все пять.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Внутренние блоки

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P × 3: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Возможности блоков MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: автоматический перезапуск после отключения света, таймер включения и выключения, блокировка пульта от детей и самодиагностика с выводом кода ошибки. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.

Вопросы

Хватит ли мощности, если включить все пять комнат? Если работают до четырёх комнат, хватит каждой. Когда все пять работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,7 кВт вместо 2.

Можно ли потом добавить шестую комнату? Нет, у M5OE-42HFN8-Q1 пять выходов, и все заняты.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
