Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0P/12HW1FNXP(GA)x2/18HW1FNXP(GA)

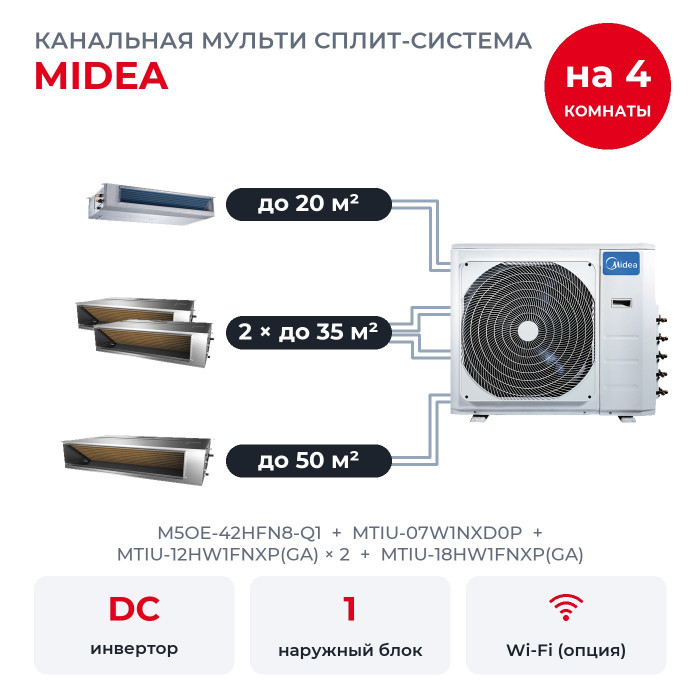

Мульти сплит-система для квартиры или дома, где кондиционер нужен в четырёх комнатах: кабинет до 20 м², переговорная до 35 м², столовая до 35 м² и зал до 50 м². В комплекте канальные блоки MTIU-07W1NXD0P, MTIU-12HW1FNXP(GA) × 2, MTIU-18HW1FNXP(GA) и наружный M5OE-42HFN8-Q1. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Как устроена система

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Что умеют блоки MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Из полезных мелочей: самодиагностика с кодами ошибок на дисплее, авторестарт после перебоя с электричеством, блокировка пульта от детей и таймер. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 14 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые три из четырёх получают полную мощность своих блоков. При одновременной работе четырёх блоков на максимуме наружный распределит мощность пропорционально: примерно 1,8 кВт на MTIU-07W1NXD0P, 3,1 кВт на каждый MTIU-12HW1FNXP(GA) и 4,4 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все четыре комнаты не работают на пределе одновременно.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице сочетаний производителя.

Размеры и подключение

• MTIU-07W1NXD0P: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA) × 2: 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Наружный M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².

Чего здесь нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Если работают до трёх комнат, хватит каждой. Когда все четыре работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,8 кВт вместо 2.

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
