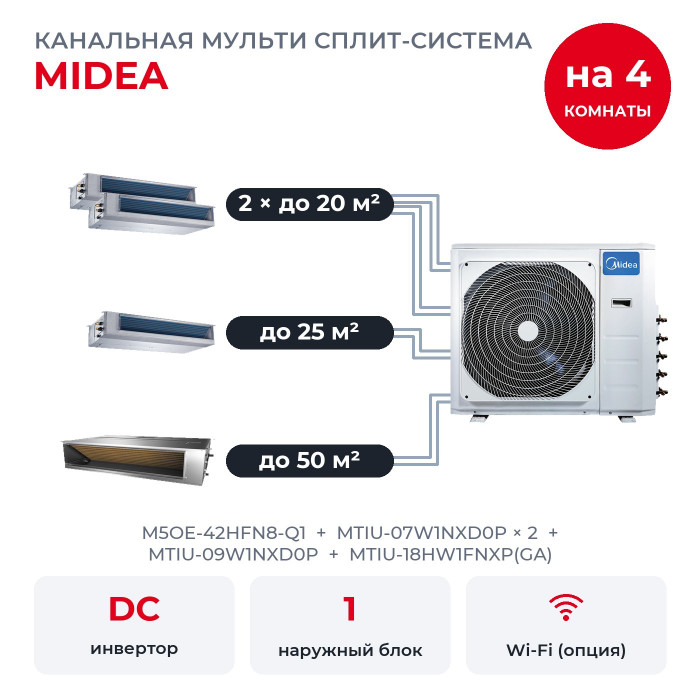

Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0Px2/09W1NXD0P/18HW1FNXP(GA)

Комплект на четыре комнаты: кабинет до 20 м², детская до 20 м², спальня до 25 м² и столовая до 50 м². Внутренние канальные блоки: MTIU-07W1NXD0P × 2, MTIU-09W1NXD0P, MTIU-18HW1FNXP(GA), наружный M5OE-42HFN8-Q1 один на всех. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Хватит ли мощности на четыре комнаты

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 11,5 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Даже когда все четыре комнаты охлаждаются на максимуме одновременно, мощность делить не приходится: каждая получает свою полную мощность.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице сочетаний производителя.

Что в комплекте

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Что умеют блоки MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.

Кроме того, есть блокировка пульта от детей, самодиагностика с выводом кода ошибки, таймер и автоматический перезапуск после отключения света. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
