Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0Px2/MTIU-09W1NXD0Px2

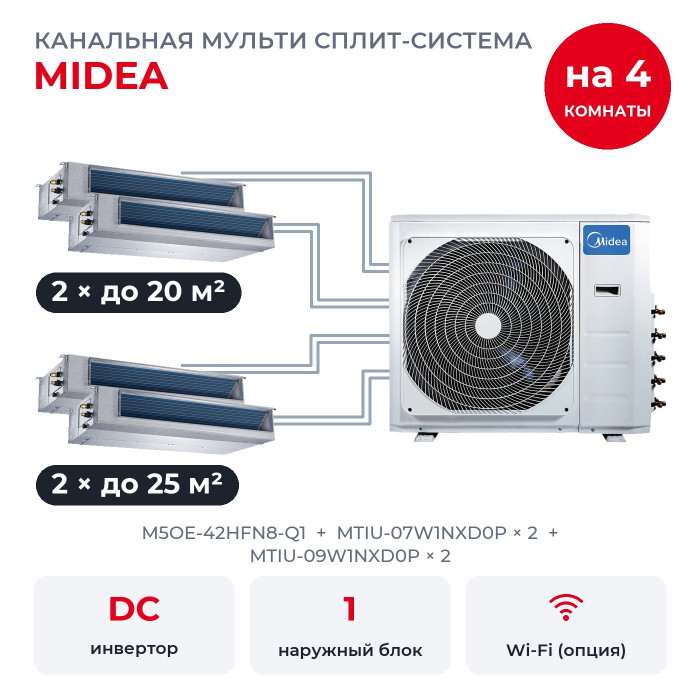

Комплект на четыре комнаты: детская до 20 м², кабинет до 20 м², спальня до 25 м² и гостевая до 25 м². Внутренние канальные блоки: MTIU-07W1NXD0P × 2, MTIU-09W1NXD0P × 2, наружный M5OE-42HFN8-Q1 один на всех. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Как работает мульти-система

Внутренних блоков четыре, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Хватит ли мощности на четыре комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Четыре блока этого комплекта вместе рассчитаны на 9 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все четыре блока работали на максимуме одновременно, без деления мощности.

Наружный рассчитан на пять комнат, здесь подключены четыре, ещё одну можно добавить позже по таблице сочетаний производителя.

Размеры и подключение

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Что умеют блоки MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Кроме того, есть блокировка кнопок пульта, автоматический перезапуск после отключения света, таймер и самодиагностика с выводом кода ошибки. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
