Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-07W1NXD0Px2/09W1NXD0Px2/12HW1FNXP(GA)

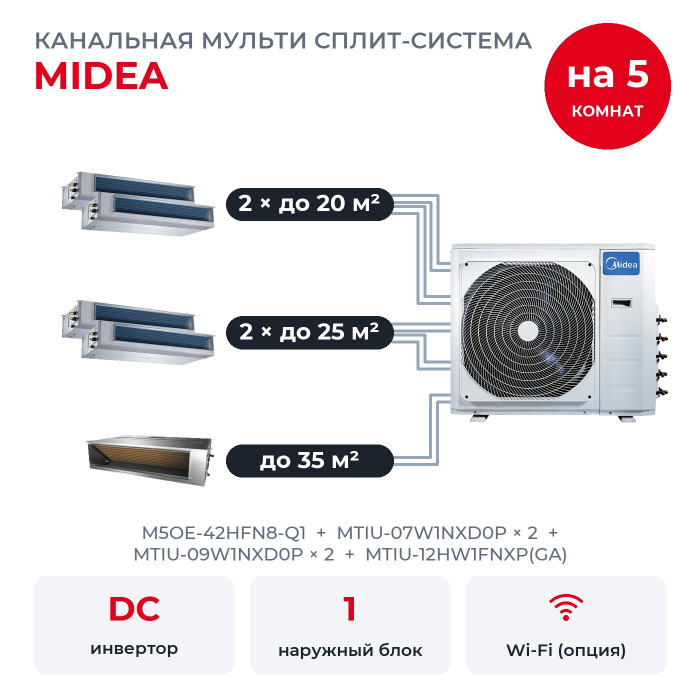

Пять комнат, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь кабинет до 20 м², спальня до 20 м², гостевая до 25 м², детская до 25 м² и гостиная до 35 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P × 2, MTIU-09W1NXD0P × 2, MTIU-12HW1FNXP(GA). Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Сколько холода получит каждая комната

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Пять блоков этого комплекта вместе рассчитаны на 12,5 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Даже когда все пять комнат охлаждаются на максимуме одновременно, мощность делить не приходится: каждая получает свою полную мощность.

Что такое мульти сплит-система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Внутренние блоки

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MTIU-07W1NXD0P трубы 1/4 и 3/8 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Что умеют блоки MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть самодиагностика с выводом кода ошибки, таймер включения и выключения, блокировка кнопок пульта и авторестарт после перебоя с электричеством. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.

Вопросы

Хватит ли мощности на пять комнат сразу? Да, мощности наружного хватает, чтобы все пять блоков работали на максимуме одновременно.

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
