Канальная мульти сплит-система Midea на 3 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0Px2/MTIU-18HW1FNXP(GA)

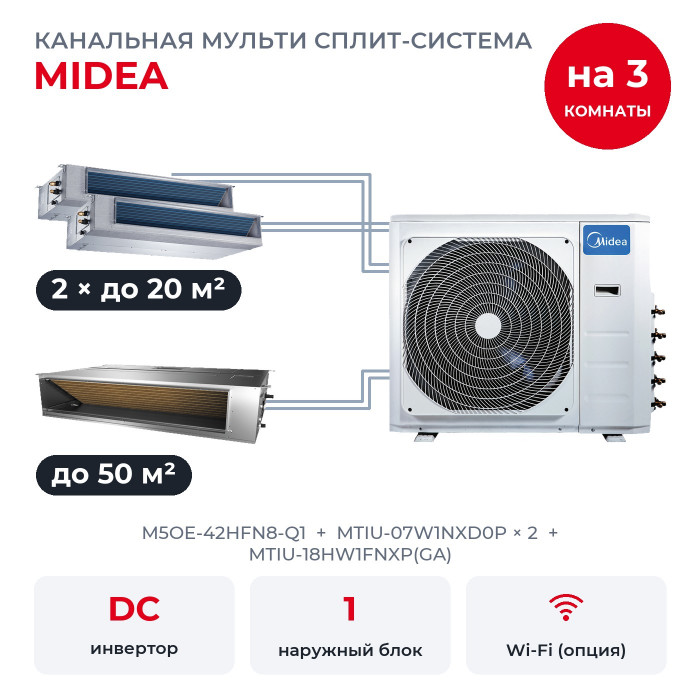

Комплект на три комнаты: кабинет до 20 м², детская до 20 м² и зал до 50 м². Внутренние канальные блоки: MTIU-07W1NXD0P × 2, MTIU-18HW1FNXP(GA), наружный M5OE-42HFN8-Q1 один на всех. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Что такое мульти сплит-система

Внутренних блоков три, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Как делится мощность

Внутренние блоки вместе рассчитаны на 9 кВт холода, наружный номинально выдаёт 12,3 кВт. Для ориентира: на 10 м² комнаты с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Даже когда все три комнаты охлаждаются на максимуме одновременно, мощность делить не приходится: каждая получает свою полную мощность.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице сочетаний производителя.

Что умеют блоки MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Из полезных мелочей: автоматический перезапуск после отключения света, самодиагностика с выводом кода ошибки, блокировка пульта от детей и таймер включения и выключения. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Внутренние блоки

• MTIU-07W1NXD0P × 2: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице сочетаний производителя.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
