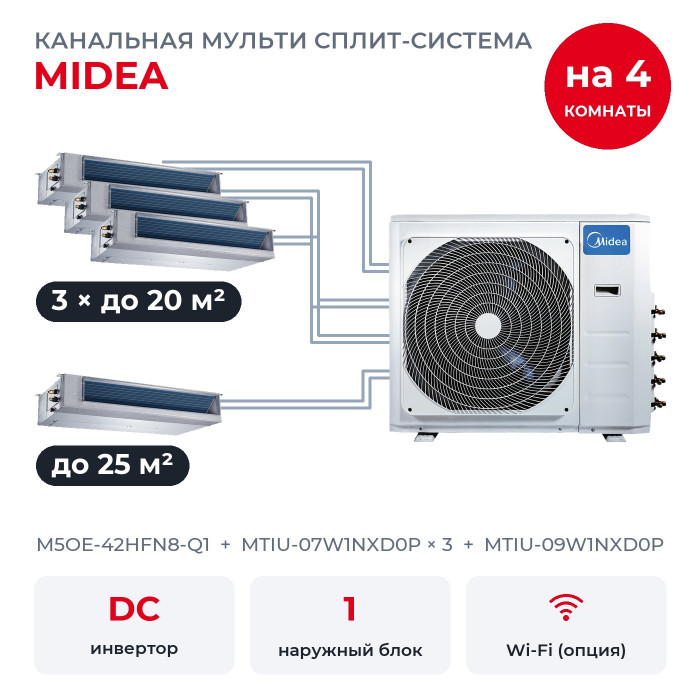

Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-07W1NXD0Px3/MTIU-09W1NXD0P

Четыре комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь детская до 20 м², спальня до 20 м², кабинет до 20 м² и гостевая до 25 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P × 3, MTIU-09W1NXD0P. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Хватит ли мощности на четыре комнаты

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Четыре блока этого комплекта вместе рассчитаны на 8,5 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все четыре помещения могут работать на полную одновременно, и ни одному не придётся уступать мощность.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Как устроена система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Состав по комнатам

• MTIU-07W1NXD0P × 3: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).

На наружном выходы по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Что умеют блоки MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Ещё есть блокировка пульта от детей, таймер включения и выключения, самодиагностика с выводом кода ошибки и автоматический перезапуск после отключения света. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.

Вопросы

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
