Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-07W1NXD0Px3/12HW1FNXP(GA)/18HW1FNXP(GA)

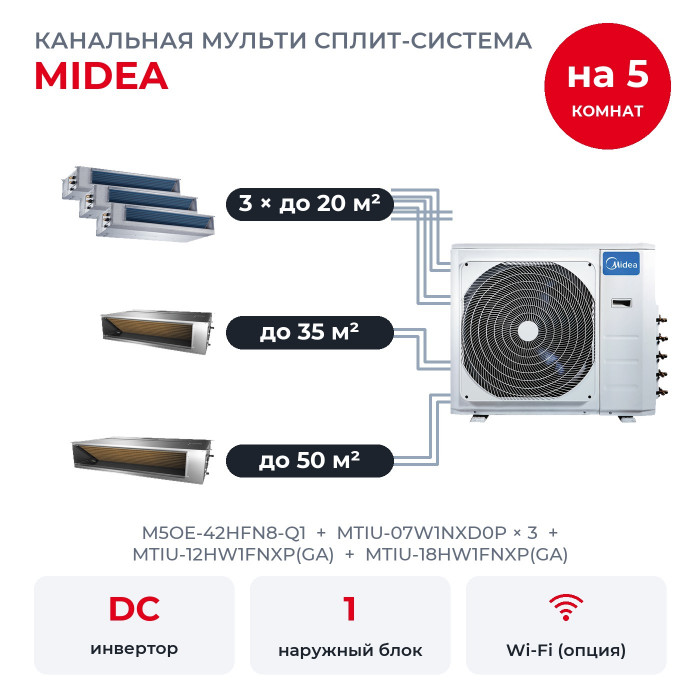

Пять комнат, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь гостевая до 20 м², детская до 20 м², кабинет до 20 м², переговорная до 35 м² и столовая до 50 м², и для каждой свой внутренний блок: MTIU-07W1NXD0P × 3, MTIU-12HW1FNXP(GA), MTIU-18HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

Внутренних блоков пять, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Хватит ли мощности на пять комнат

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 14,5 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают до четырёх комнат, каждая получает мощность своего блока. Если все пять охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 1,7 кВт на каждый MTIU-07W1NXD0P, 3 кВт на MTIU-12HW1FNXP(GA) и 4,2 кВт на MTIU-18HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все пять комнат не работают на пределе одновременно.

Что в комплекте

• MTIU-07W1NXD0P × 3: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Функции MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Ещё есть таймер включения и выключения, блокировка кнопок пульта, самодиагностика с кодами ошибок на дисплее и автоматический перезапуск после отключения света. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Монтаж и наружный блок

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.

Вопросы

А если позже понадобится кондиционер в ещё одной комнате? К M5OE-42HFN8-Q1 его не подключить: все выходы заняты.

Хватит ли мощности, если включить все пять комнат? Если работают до четырёх комнат, хватит каждой. Когда все пять работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-07W1NXD0P около 1,7 кВт вместо 2.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
