Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-07W1NXD0Px4/MTIU-09W1NXD0P

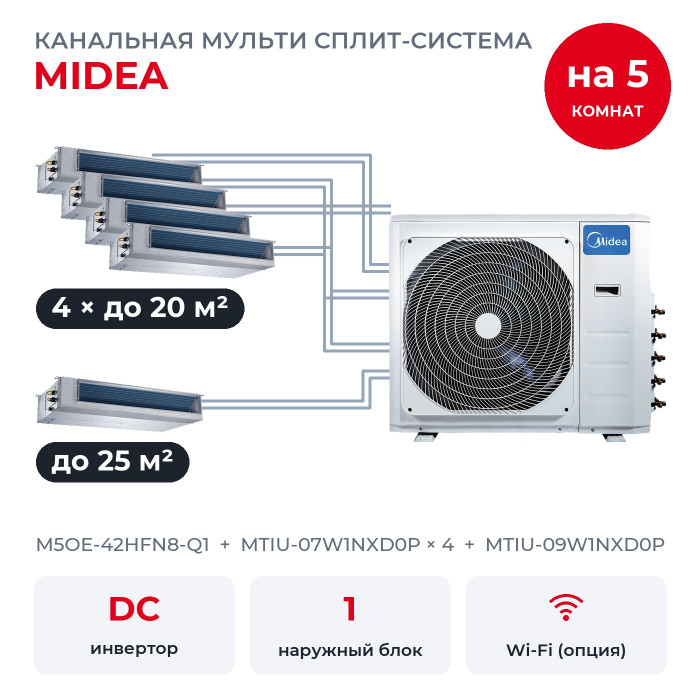

Мульти сплит-система для квартиры или дома, где кондиционер нужен в пяти комнатах: гостевая до 20 м², спальня до 20 м², кабинет до 20 м², детская до 20 м² и кабинет до 25 м². В комплекте канальные блоки MTIU-07W1NXD0P × 4, MTIU-09W1NXD0P и наружный M5OE-42HFN8-Q1. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из пяти комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Мощность по комнатам

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 10,5 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все пять помещений могут работать на полную одновременно, и ни одному не придётся уступать мощность.

Состав по комнатам

• MTIU-07W1NXD0P × 4: 2 кВт холода, помещение до 20 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MTIU-07W1NXD0P трубы 1/4 и 3/8 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Функции MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть таймер включения и выключения, блокировка пульта от детей, самодиагностика с выводом кода ошибки и авторестарт после перебоя с электричеством. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Резерва. Если наружный блок остановится, без кондиционера останутся все пять комнат.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности на пять комнат сразу? Да, мощности наружного хватает, чтобы все пять блоков работали на максимуме одновременно.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
