Канальная мульти сплит-система Midea на 3 комнаты M5OE-42HFN8-Q1/MTIU-09W1NXD0P/12HW1FNXP(GA)/18HW1FNXP(GA)

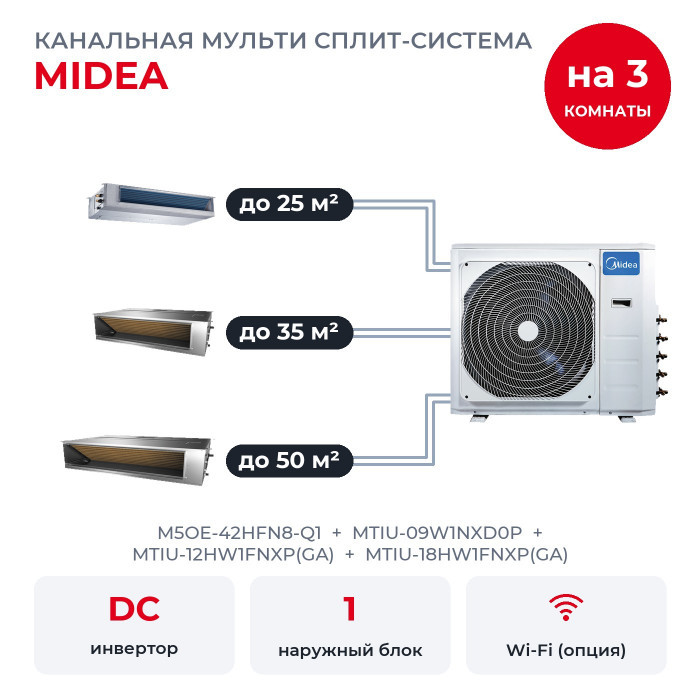

Три комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь кабинет до 25 м², спальня до 35 м² и столовая до 50 м², и для каждой свой внутренний блок: MTIU-09W1NXD0P, MTIU-12HW1FNXP(GA), MTIU-18HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Один наружный блок на три комнаты

Внутренних блоков три, наружный один, и каждый внутренний соединён с ним своей медной трассой. У комнат свои пульты и своя температура. Если в одной комнате включить обогрев, а в другой охлаждение, приоритет получит обогрев, а второй блок покажет на дисплее «--» и будет ждать.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Возможности блоков MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть самодиагностика с выводом кода ошибки, таймер включения и выключения, блокировка кнопок пульта и авторестарт после перебоя с электричеством. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 11 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все три помещения могут работать на полную одновременно, и ни одному не придётся уступать мощность.

Наружный рассчитан на пять комнат, здесь подключены три, ещё две можно добавить позже по таблице сочетаний производителя.

Что в комплекте

• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).
• MTIU-18HW1FNXP(GA): 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. MTIU-18HW1FNXP(GA) с газовой трубой 1/2 дюйма подключают к выходу 1/2, остальные блоки к выходам 3/8, переходники не нужны.

Монтаж и наружный блок

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Вопросы

Хватит ли мощности на три комнаты сразу? Да, мощности наружного хватает, чтобы все три блока работали на максимуме одновременно.

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободные выходы. Какой блок к ним подойдёт, смотрят по таблице сочетаний производителя.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
