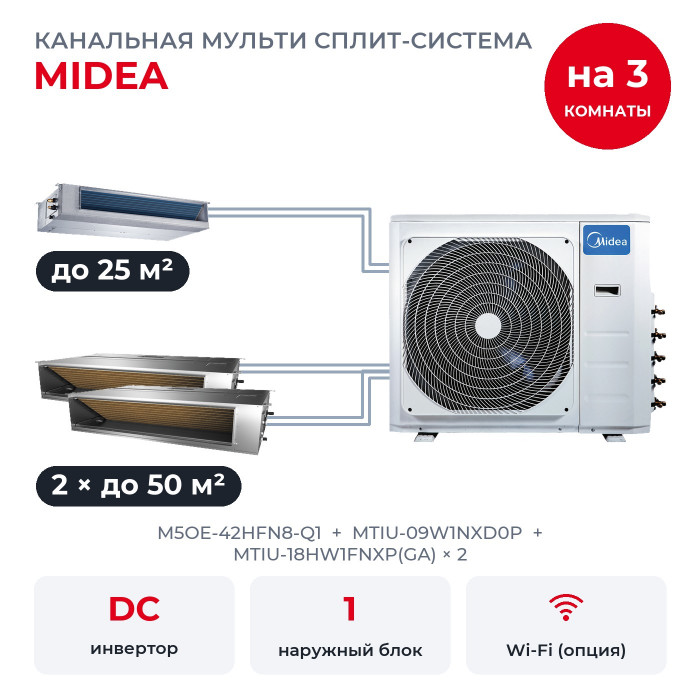

Канальная мульти сплит-система Midea на 3 комнаты M5OE-42HFN8-Q1/MTIU-09W1NXD0P/MTIU-18HW1FNXP(GA)x2

Комплект на три комнаты: спальня до 25 м², большая гостиная до 50 м² и столовая до 50 м². Внутренние канальные блоки: MTIU-09W1NXD0P, MTIU-18HW1FNXP(GA) × 2, наружный M5OE-42HFN8-Q1 один на всех. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Как делится мощность

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 12,5 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Запаса хватает, чтобы все три блока работали на максимуме одновременно, без деления мощности.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты три. По таблицам сочетаний Midea к такому набору можно добавить ещё один блок, но не больше.

Размеры и подключение

• MTIU-09W1NXD0P: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-18HW1FNXP(GA) × 2: 5 кВт холода, помещение до 50 м², корпус 880×210×674 мм, внешнее статическое давление до 100 Па, шум от 26 до 41 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MTIU-18HW1FNXP(GA) трубы 1/4 и 1/2 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Что умеют блоки MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Встроенный дренажный насос откачивает конденсат.

Из полезных мелочей: самодиагностика с выводом кода ошибки, таймер включения и выключения, блокировка пульта от детей и авторестарт после перебоя с электричеством. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего в комплекте нет

• Независимого выбора режима. Охлаждение или обогрев выбирается сразу для всей системы.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнения. Подачи воды в кондиционере нет, сухой зимний воздух он не увлажнит.
• Wi-Fi-контроллера в коробке. Его покупают отдельно, если нужно управление со смартфона.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Трассы. До самого дальнего внутреннего блока до 35 м, всего до 80 м. Наружный может стоять на 15 м выше или ниже внутренних, а сами внутренние на разных этажах с разницей до 10 м.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности на три комнаты сразу? Да, мощности наружного хватает, чтобы все три блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, три канальных блока и три проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
