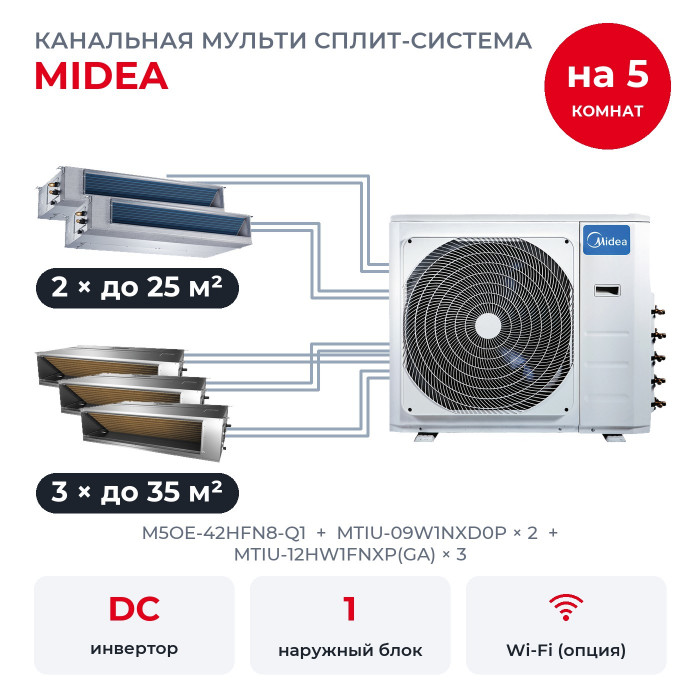

Канальная мульти сплит-система Midea на 5 комнат M5OE-42HFN8-Q1/MTIU-09W1NXD0Px2/MTIU-12HW1FNXP(GA)x3

Пять комнат, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь гостевая до 25 м², кабинет до 25 м², спальня до 35 м², столовая до 35 м² и переговорная до 35 м², и для каждой свой внутренний блок: MTIU-09W1NXD0P × 2, MTIU-12HW1FNXP(GA) × 3. Канальный блок прячут за подвесным потолком, в комнатах видны только решётки.

Хватит ли мощности на пять комнат

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Пять блоков этого комплекта вместе рассчитаны на 15,5 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Пока работают до трёх комнат, каждая получает мощность своего блока. Если все пять охлаждаются на максимуме одновременно, наружный делит свою мощность пропорционально: около 2 кВт на каждый MTIU-09W1NXD0P и 2,8 кВт на каждый MTIU-12HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все пять комнат не работают на пределе одновременно.

Что такое мульти сплит-система

Мульти-систему отличает общий уличный блок: вместо нескольких корпусов на стене один. От него к каждой комнате тянется своя трасса. Температуру и скорость вентилятора задают в каждой комнате отдельно, а режим у всей системы один: охлаждение или обогрев.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Размеры и подключение

• MTIU-09W1NXD0P × 2: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA) × 3: 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. У MTIU-09W1NXD0P трубы 1/4 и 3/8 дюйма, поэтому этот блок подключают через переходники. По инструкции Midea переходник упакован с внутренним или наружным блоком, в зависимости от модели.

Что умеют блоки MTIU

• Full DC Inverter: компрессор работает без рывков и подстраивает мощность под комнату.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Авторегулировка вентилятора подбирает скорость по разнице между комнатной и заданной температурой.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть самодиагностика с выводом кода ошибки, таймер включения и выключения, автоматический перезапуск после отключения света и блокировка кнопок пульта. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Свежего воздуха. Кондиционер охлаждает и греет воздух внутри помещения, уличный не подаёт.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Питание. Однофазное, 220-240 В, кабель питания 3×4 мм², к каждому внутреннему межблочный кабель 4×1,5 мм².
• Хладагент R32: заводских 2,9 кг хватает на 37,5 м трасс, сверх этого дозаправка 12 г на метр жидкостной трубы 1/4 дюйма.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 50 °C и греет, пока на улице не холоднее минус 15 °C. Иней зимой блок оттаивает сам, это занимает 4-10 минут, и на это время обогрев замирает.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).
• Надёжность. Покрытие PrimeGuard на теплообменнике, антикоррозийная защита корпуса, нержавеющий крепёж, герметичный короб платы управления, авторестарт и самодиагностика.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.

Вопросы

Нужен ли проект воздуховодов? Да, их сечение и длину считают под помещение и статическое давление.

Хватит ли мощности, если включить все пять комнат? Если работают до трёх комнат, хватит каждой. Когда все пять работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-09W1NXD0P около 2 кВт вместо 2,5.

Что входит в комплект? Наружный блок, пять канальных блоков и пять проводных пультов KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
