Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-09W1NXD0Px3/MTIU-12HW1FNXP(GA)

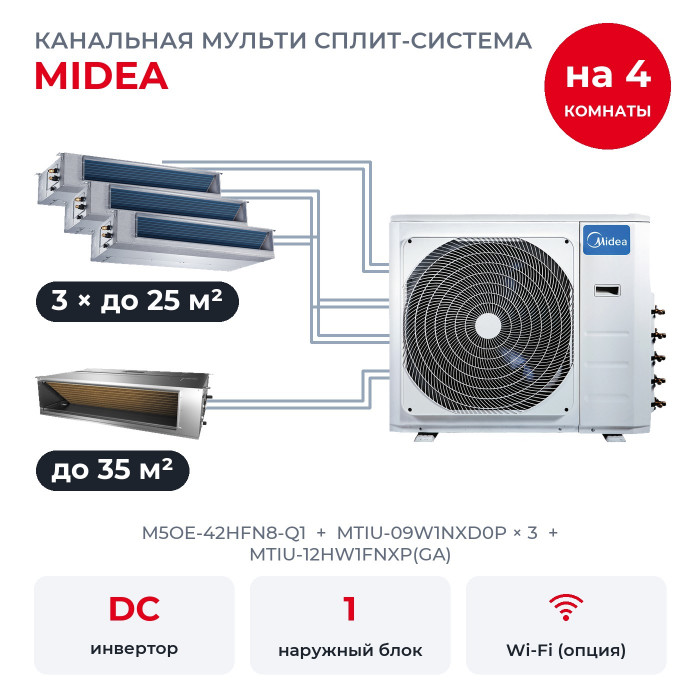

Четыре комнаты, один наружный блок M5OE-42HFN8-Q1 на фасаде. Здесь детская до 25 м², гостевая до 25 м², кабинет до 25 м² и столовая до 35 м², и для каждой свой внутренний блок: MTIU-09W1NXD0P × 3, MTIU-12HW1FNXP(GA). В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. Их соединяют медные трубы и кабель, к каждой комнате идёт отдельная трасса. Включать и настраивать комнаты можно по отдельности, у каждой свой пульт и своя температура. Режим общий: если одна комната охлаждается, остальные тоже охлаждаются или выключены.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Сколько холода получит каждая комната

Ориентир простой: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние блоки вместе рассчитаны на 11 кВт, наружный номинально даёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Все четыре помещения могут работать на полную одновременно, и ни одному не придётся уступать мощность.

У M5OE-42HFN8-Q1 пять выходов, в этом комплекте заняты четыре: один свободный выход остаётся на будущую комнату.

Размеры и подключение

• MTIU-09W1NXD0P × 3: 2,5 кВт холода, помещение до 25 м², корпус 700×200×506 мм, внешнее статическое давление до 40 Па, шум от 27,5 до 40 дБ(А).
• MTIU-12HW1FNXP(GA): 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А).

Выходы наружного: по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2. Трубы у всех внутренних 1/4 и 3/8 дюйма, переходники не нужны.

Функции MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Тёплый пуск. На обогреве вентилятор не гонит холодный воздух в первые минуты.
• Нагрев до 8 °C. Дежурный обогрев держит около восьми градусов тепла, чтобы пустой дом не промерзал.
• Ночной режим плавно, по градусу в час, сдвигает температуру от заданной, чтобы спать было комфортнее.
• Автоматический режим сам выбирает охлаждение, вентиляцию или обогрев по заданной температуре.
• Follow me: кондиционер держит температуру по датчику в пульте, который висит в комнате, а не по датчику блока за потолком.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки задерживает пыль на входе воздуха.
• Дренажный насос встроен и откачивает конденсат сам.

Кроме того, есть таймер включения и выключения, авторестарт после перебоя с электричеством, самодиагностика с кодами ошибок на дисплее и блокировка кнопок пульта. Теплообменник покрыт антикоррозийным составом PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего здесь нет

• Раздельных режимов. Если одна комната охлаждается, обогрев в другой не включить.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Сети воздуховодов и решёток. Её рассчитывают под конкретные комнаты, трубы и кабель тоже идут отдельно.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Что важно знать про M5OE-42HFN8-Q1

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Габариты. Ширина 946 мм без учёта вентилей, высота 810 мм, вес 74,1 кг; уровень шума на улице 61,5 дБ(А).

Вопросы

Можно ли потом добавить комнату? Да, у M5OE-42HFN8-Q1 есть свободный выход. Какой блок к нему подойдёт, смотрят по таблице сочетаний производителя.

Хватит ли мощности на четыре комнаты сразу? Да, мощности наружного хватает, чтобы все четыре блока работали на максимуме одновременно.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
