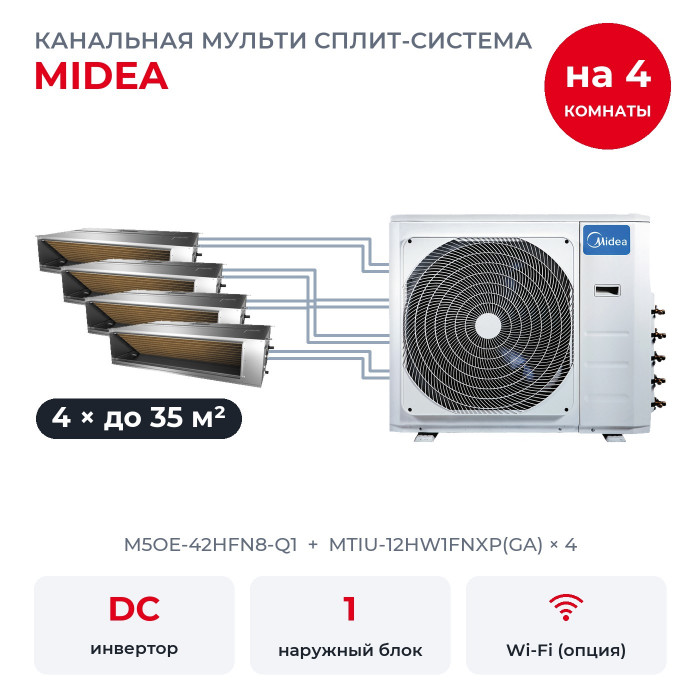

Канальная мульти сплит-система Midea на 4 комнаты M5OE-42HFN8-Q1/MTIU-12HW1FNXP(GA)x4

Мульти сплит-система для квартиры или дома, где кондиционер нужен в четырёх комнатах: спальня до 35 м², столовая до 35 м², гостиная до 35 м² и переговорная до 35 м². В комплекте канальные блоки MTIU-12HW1FNXP(GA) × 4 и наружный M5OE-42HFN8-Q1. В комнатах не видно корпусов: блоки за потолком, воздух выходит через решётки.

Что такое мульти сплит-система

У такого кондиционера один наружный блок обслуживает несколько комнат. В каждой комнате свой блок и свой пульт, температуру можно держать разную. Общий только режим: все комнаты либо охлаждаются, либо греются. Если наружный блок остановится, без кондиционера останутся все четыре.

Канальный блок прячут за подвесным потолком: воздух идёт к комнате по воздуховодам и выходит через решётки. Насколько длинной может быть сеть воздуховодов, зависит от статического давления, её рассчитывает монтажник.

Мощность по комнатам

Для жилой комнаты с потолком до 2,7 м берут около 1 кВт холода на 10 м². Четыре блока этого комплекта вместе рассчитаны на 14 кВт, а M5OE-42HFN8-Q1 номинально выдаёт 12,3 кВт. Сочетание есть в документах Midea 2024-2025 годов.

Когда включены не все комнаты, мощности хватает каждой: любые три из четырёх получают полную мощность своих блоков. При одновременной работе четырёх блоков на максимуме наружный распределит мощность пропорционально: примерно 3,1 кВт на каждый MTIU-12HW1FNXP(GA).

Такой набор рассчитан на обычный ритм, когда все четыре комнаты не работают на пределе одновременно.

Хотя у M5OE-42HFN8-Q1 пять выходов, к этому набору из четырёх блоков таблицы сочетаний Midea больше ничего не добавляют: систему стоит сразу считать законченной.

Размеры и подключение

MTIU-12HW1FNXP(GA) × 4: 3,5 кВт холода, помещение до 35 м², корпус 700×200×506 мм, внешнее статическое давление до 60 Па, шум от 23 до 34,5 дБ(А). Все четыре одинаковые.

На наружном выходы по жидкости 5 × 1/4 дюйма, по газу 4 × 3/8 и 1 × 1/2; у внутренних трубы 1/4 и 3/8 дюйма, так что подключение идёт без переходников.

Что умеют блоки MTIU

• Инвертор Full DC. Компрессор плавно меняет обороты, а не включается и выключается рывками, поэтому температура держится ровнее.
• Follow me. Температуру измеряет датчик в пульте, а не только в самом блоке за потолком, поэтому кондиционер ориентируется на воздух в комнате.
• Дежурные +8 °C для дома, куда приезжают не каждую неделю: стены и мебель не промерзают.
• Авторежим: кондиционер сам решает, охлаждать, проветривать или греть, чтобы выйти на заданную температуру.
• Тёплый пуск: зимой при включении обогрева не дует холодом.
• Ночной режим. За первые два часа температура на охлаждении поднимается на пару градусов, а на обогреве опускается, так спать комфортнее.
• Автоматическая скорость вентилятора: обдув усиливается, когда до заданной температуры далеко, и стихает рядом с ней.
• Фильтр предварительной очистки собирает пыль из забираемого воздуха.
• Встроенный дренажный насос откачивает конденсат.

Ещё есть самодиагностика с кодами ошибок на дисплее, таймер, авторестарт после перебоя с электричеством и блокировка пульта от детей. Теплообменник защищён антикоррозийным покрытием PrimeGuard. К каждому блоку в коробке идёт проводной пульт KJR-120K/F-E, инфракрасный RG10A(B2S)/BGEF докупается. Управлять со смартфона можно после установки Wi-Fi-контроллера CTRL-AC-LF-CN-3, его покупают отдельно.

Чего у комплекта нет

• Разных режимов в комнатах. Охлаждать одну и греть другую одновременно нельзя.
• Притока с улицы. Проветривать нужно окном или вентиляцией: кондиционер работает с воздухом помещения.
• Увлажнителя. Кондиционер может осушать воздух, но не увлажнять его.
• Модуля Wi-Fi. Контроллер для смартфона докупается.
• Воздуховодов, решёток и монтажных материалов. Их подбирают под проект помещения.
• Второго наружного. При поломке общего блока не работают все комнаты сразу.

Наружный блок M5OE-42HFN8-Q1 и монтаж

У M5OE-42HFN8-Q1 класс A по охлаждению и обогреву: на 1 кВт электричества 3,24 кВт холода и 3,73 кВт тепла.

• Длина трасс. До дальнего блока до 35 м, суммарно до 80 м; по высоте до 15 м от наружного и до 10 м между комнатами.
• Защита. Теплообменник с антикоррозийным покрытием PrimeGuard, корпус с защитой от коррозии, метизы из нержавеющей стали, плата в герметичном коробе. Блок сам перезапускается после отключения света и показывает код ошибки.
• Температура на улице. Холод от минус 15 до плюс 50 °C, тепло до минус 15 °C. Зимой включается автоматическая оттайка от инея на 4-10 минут, вентиляторы в это время стоят.
• Фреон. С завода в контуре 2,9 кг R32, этого хватает на 37,5 м трасс, дальше монтажник добавляет по 12 г на метр.
• Электричество. 220-240 В, одна фаза; питающий кабель 3×4 мм², к каждой комнате межблочный 4×1,5 мм².
• Место на стене. Корпус 946 мм шириной без вентилей и 810 мм высотой, весит 74,1 кг, шум снаружи 61,5 дБ(А).

Вопросы

Хватит ли мощности, если включить все четыре комнаты? Если работают до трёх комнат, хватит каждой. Когда все четыре работают на максимуме одновременно, каждая получит меньше номинала, например MTIU-12HW1FNXP(GA) около 3,1 кВт вместо 3,5.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но таблицы сочетаний Midea не предусматривают ещё один блок к такому набору.

Что входит в комплект? Наружный блок, четыре канальных блока и четыре проводных пульта KJR-120K/F-E. Воздуховоды и решётки подбирают под проект.
