Мульти сплит-система Mitsubishi Heavy DIAMOND на 3 комнаты SCM100ZS-W/SRK50ZSX-WFx3

Три комнаты обслуживает один наружный SCM100ZS-W. Здесь мансарда до 50 м², зал до 50 м² и большая гостиная до 50 м², и в каждом помещении свой внутренний: SRK50ZSX-WF × 3. Diamond, верхняя настенная серия MHI: датчик движения, три фильтра очистки и режим 3D AUTO. Корпус белый.

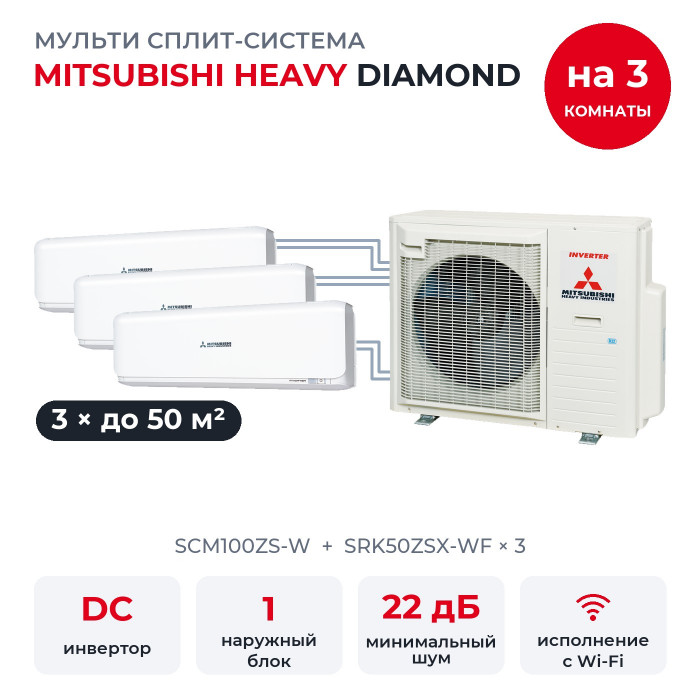

Один наружный блок на три комнаты

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 15 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного блока, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRK50ZSX-WF 3,33 кВт. В режиме обогрева у каждого SRK50ZSX-WF 3,5 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM100ZS-W пять выходов, заняты три. Наборов с ещё одним блоком к этим в таблице сочетаний MHI нет, так что свободные выходы останутся пустыми.

Состав по комнатам

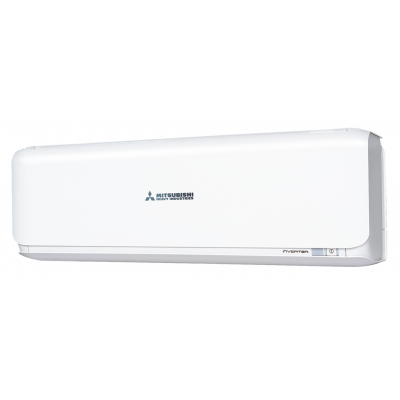

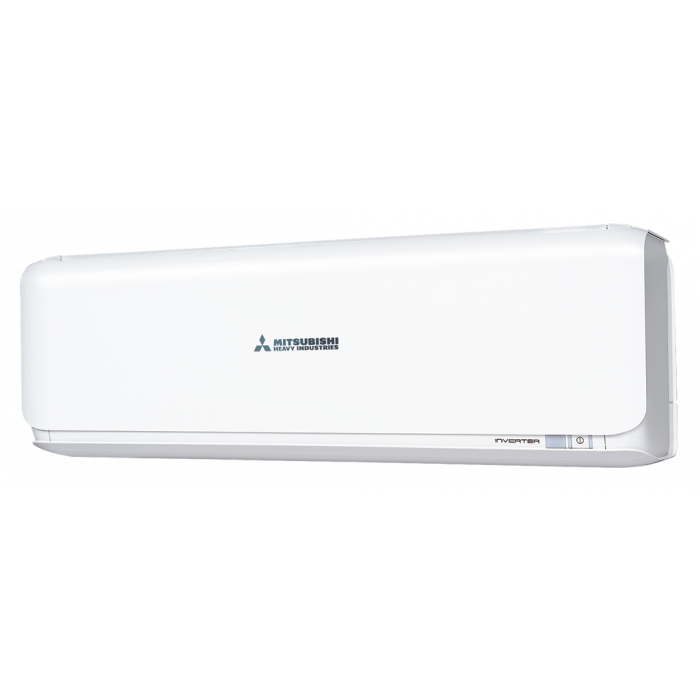

SRK50ZSX-WF × 3: 5 кВт холода и 5,8 кВт тепла по номиналу, комната до 50 м², шум от 22 дБ(А). Во всех комнатах одинаковые.

У наружного все выходы под трубы 1/4" и 3/8", а у блоков 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Функции Diamond

• Три фильтра. Моющийся сетчатый задерживает пыль, антиаллергенный работает на энзимах, фотокаталитический убирает запахи и тоже моется.
• 3D AUTO. Блок сам выбирает скорость и направление потока, чтобы воздух расходился по всей комнате.
• Кнопка PRESET возвращает сохранённую настройку.
• HIGH POWER на время включает усиленный режим, когда комнату нужно быстро охладить или прогреть.
• Передняя панель открывается только во время работы.
• Самоочистка SELF CLEAN просушивает внутренний блок после выключения.
• Датчик движения. В режиме ECO блок подстраивает температуру под активность людей, а если в комнате никого нет около часа, останавливается сам (AUTO OFF, время меняется на 2 часа).
• Недельный таймер задаёт расписание работы на всю неделю.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• Горизонтальные жалюзи управляются с пульта, без подхода к блоку.

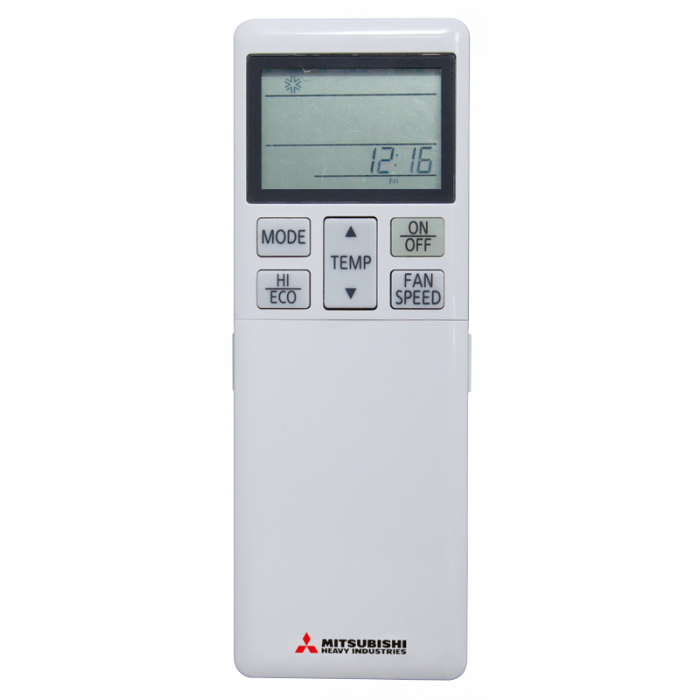

Кроме того, есть кнопка включения на самом блоке, авторежим FUZZY AUTO, таймер сна, автоматический перезапуск после перебоя с питанием, самодиагностика с кодами ошибок, таймеры включения и выключения, комфортный пуск, блокировка кнопок пульта, осушение и регулировка яркости дисплея. К каждому внутреннему прилагается беспроводной пульт с держателем и двумя батарейками AAA; проводной пульт RC-E5 или RC-EX3A подключают через адаптер SC-BIKN2-E. Это исполнение с Wi-Fi: кондиционером можно управлять со смартфона.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Обработки ALLERGEN CLEAR. Кнопка на пульте есть, но в мульти-системе режим не работает, блок при нажатии останавливается. Антиаллергенный фильтр при этом на месте.
• Дренажного насоса. Конденсат уходит самотёком по дренажному шлангу.
• Труб и кабелей. Их подбирают при монтаже под длину трасс.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Наружный блок SCM100ZS-W

SCM100ZS-W работает на R32 с двухроторным компрессором, у него пять выходов. Звуковое давление 54 дБ(А) в охлаждении и 59 дБ(А) в обогреве, масса 73 кг, сезонная эффективность до SEER 8,60 и SCOP 4,50 в лучшем сочетании.

• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Можно ли потом добавить комнату? Нет. Выход у наружного свободен, но наборов с ещё одним блоком к этим в таблице сочетаний MHI нет.

Что входит в комплект? Наружный блок и три внутренних; у каждого внутреннего беспроводной пульт с держателем, монтажная пластина и два фильтра очистки, антиаллергенный и фотокаталитический. Трубы, кабели и крепёж покупают отдельно.
