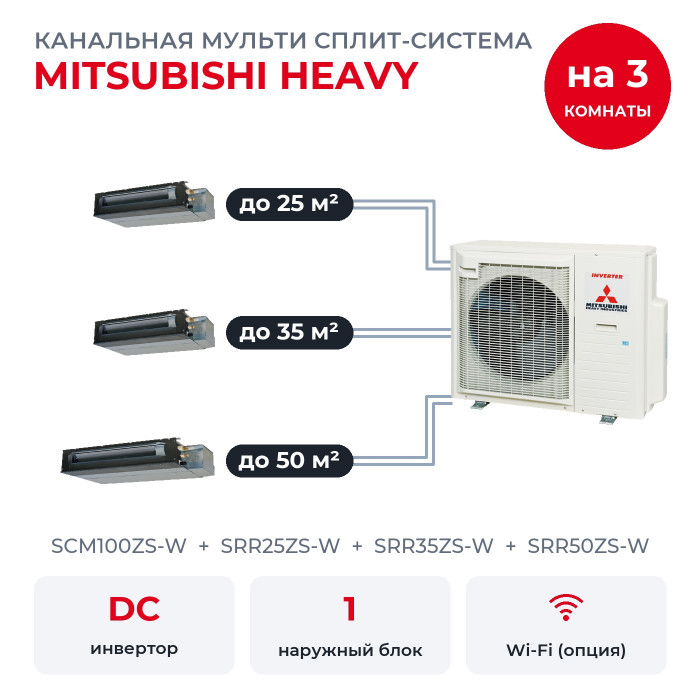

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR25ZS-W/SRR35ZS-W/SRR50ZS-W

Три помещения обслуживает один наружный SCM100ZS-W. Здесь гостевая до 25 м², спальня до 35 м² и столовая до 50 м², и в каждом помещении свой внутренний: SRR25ZS-W, SRR35ZS-W, SRR50ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Хватит ли мощности на три комнаты

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 11 кВт, наружный SCM100ZS-W рассчитан на 10 кВт холода и 10,5 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у SRR25ZS-W 2,27, у SRR35ZS-W 3,18 и у SRR50ZS-W 4,55 кВт. В режиме обогрева у SRR25ZS-W 2,39, у SRR35ZS-W 3,34 и у SRR50ZS-W 4,77 кВт.

Сумма номиналов больше, чем выдаёт наружный, поэтому при одновременной работе мощность делится между комнатами пропорционально. Когда работает одна комната, её кондиционер выдаёт свой номинал.

У SCM100ZS-W пять выходов, заняты три. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё два блока той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Внутренние блоки

• SRR25ZS-W: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Функции SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.

Ещё есть самодиагностика с кодами ошибок, мягкий пуск, автоперезапуск после отключения света, авторежим FUZZY AUTO, таймер включения и выключения, осушение, таймер сна, режим ECONOMY, блокировка от детей и автоматическая разморозка. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Что важно знать про SCM100ZS-W

SCM100ZS-W работает на R32 с двухроторным компрессором, у него пять выходов. Звуковое давление 54 дБ(А) в охлаждении и 59 дБ(А) в обогреве, масса 73 кг, сезонная эффективность до SEER 8,60 и SCOP 4,50 в лучшем сочетании.

• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Температура на улице. Холод от минус 15 до плюс 46 °C, тепло до минус 15 °C, оттайка включается сама.
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².

Вопросы

Хватит ли мощности, если включить все три комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
