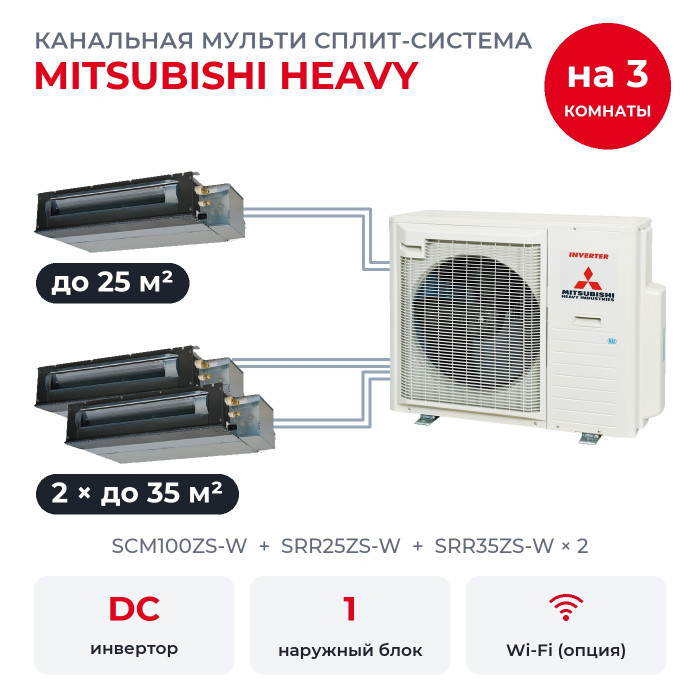

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR25ZS-W/SRR35ZS-Wx2

Три помещения обслуживает один наружный SCM100ZS-W. Здесь переговорная до 25 м², столовая до 35 м² и спальня до 35 м², и в каждом помещении свой внутренний: SRR25ZS-W, SRR35ZS-W × 2. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как работает мульти-система

На фасаде висит один наружный блок, в каждой из трёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Что умеют блоки SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.

Ещё есть таймер включения и выключения, экономичный режим ECONOMY, таймер сна, блокировка кнопок пульта, автоматическая разморозка, мягкий пуск, самодиагностика, автоматический режим FUZZY AUTO, режим осушения и автоматический перезапуск после перебоя с питанием. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Для управления со смартфона во внутренний блок ставят Wi-Fi-адаптер, он продаётся отдельно; одновременно с ним проводной пульт не работает.

Сколько холода получит каждая комната

Внутренние блоки вместе рассчитаны на 9,5 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у SRR25ZS-W 2,5 и у каждого SRR35ZS-W 3,5 кВт. На обогрев у SRR25ZS-W 2,76 и у каждого SRR35ZS-W 3,87 кВт.

Цифры совпадают с номиналом: мощности наружного хватает на все комнаты сразу.

У SCM100ZS-W пять выходов, заняты три. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё два блока той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Внутренние блоки

• SRR25ZS-W: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W × 2: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.

Выходы наружного рассчитаны на трубы 1/4" и 3/8", блоки этого набора подключают к ним напрямую.

Наружный блок SCM100ZS-W

У SCM100ZS-W двухроторный компрессор, хладагент R32, пять выходов под внутренние. Шум 54 дБ(А) на охлаждении и 59 дБ(А) на обогреве, масса 73 кг. Сезонная эффективность у наружного до SEER 8,60 и SCOP 4,50, точное значение зависит от сочетания блоков.

• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов и решёток. Их подбирают под помещение, трубы и кабели тоже покупают отдельно.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Хватит ли мощности, если включить все три комнаты? Да, по таблице MHI каждый блок получает свой номинал даже при одновременной работе.

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
