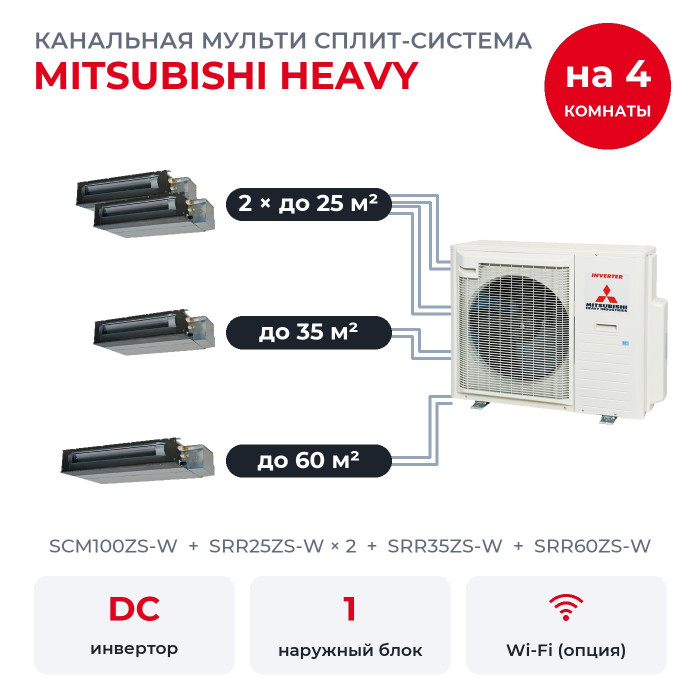

Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM100ZS-W/SRR25ZS-Wx2/SRR35ZS-W/SRR60ZS-W

Четыре помещения обслуживает один наружный SCM100ZS-W. Здесь переговорная до 25 м², кабинет до 25 м², спальня до 35 м² и шоурум до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W × 2, SRR35ZS-W, SRR60ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Один наружный блок на четыре комнаты

На фасаде висит один наружный блок, в каждой из четырёх комнат свой внутренний. От наружного к каждой комнате идёт своя пара медных труб и свой межблочный кабель, а электричество подводят только к наружному. Температуру и скорость вентилятора каждая комната задаёт отдельно. Режим у всей системы общий: если одна комната охлаждается, другую греть не получится. Приоритет у блока, который включили первым, а блок с другим режимом работает только как вентилятор.

Если работают несколько комнат, MHI советует выбирать охлаждение или обогрев, а не AUTO: иначе режимы могут переключаться и наружный будет останавливаться.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Функции SRR-ZS-W

• Режим HIGH POWER работает 15 минут на максимуме.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Самоочистка CLEAN сушит внутренний блок примерно два часа после выключения.
• NIGHT SETBACK. Дежурный обогрев держит в помещении около +10 °C, пока там никого нет.

Ещё есть автоматический перезапуск после перебоя с питанием, автоматическая оттайка, таймеры включения и выключения, мягкий пуск, таймер сна, режим ECONOMY, автоматический режим FUZZY AUTO, режим осушения, блокировка кнопок пульта и самодиагностика. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 14,5 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. Сочетание есть в таблице сочетаний MHI и проходит по ограничениям каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 1,72, у SRR35ZS-W 2,41 и у SRR60ZS-W 4,14 кВт. В режиме обогрева у каждого SRR25ZS-W 1,81, у SRR35ZS-W 2,53 и у SRR60ZS-W 4,34 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

У SCM100ZS-W пять выходов, заняты четыре. Наборов с ещё одним блоком к этим в таблице сочетаний MHI нет, так что свободный выход останется пустым.

Состав по комнатам

• SRR25ZS-W × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR35ZS-W: 3,5 кВт холода и 4,5 кВт тепла по номиналу, помещение до 35 м², шум от 25 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блока 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Наружный блок и монтаж

SCM100ZS-W работает на R32 с двухроторным компрессором, у него пять выходов. Звуковое давление 54 дБ(А) в охлаждении и 59 дБ(А) в обогреве, масса 73 кг, сезонная эффективность до SEER 8,60 и SCOP 4,50 в лучшем сочетании.

• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.

Чего здесь нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Встроенного Wi-Fi. Для управления со смартфона докупают адаптер.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все четыре комнаты.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
