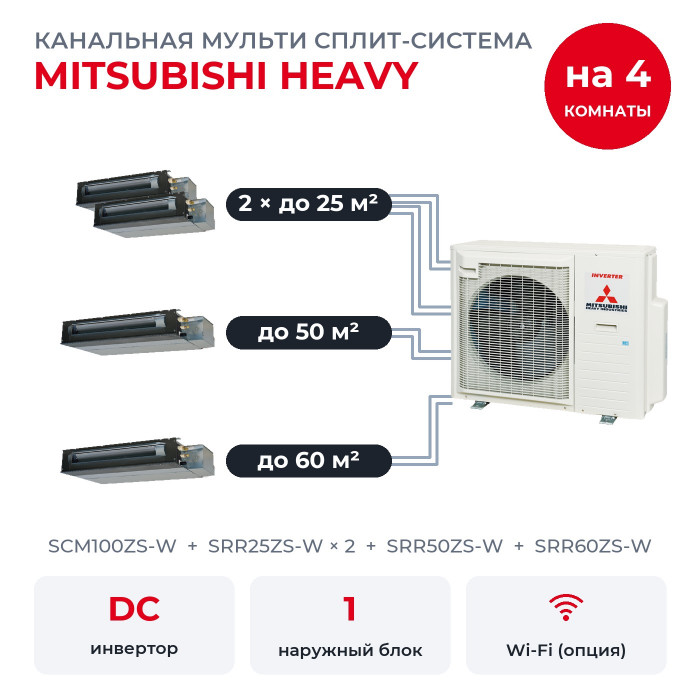

Канальная мульти сплит-система Mitsubishi Heavy на 4 комнаты SCM100ZS-W/SRR25ZS-Wx2/SRR50ZS-W/SRR60ZS-W

Четыре помещения обслуживает один наружный SCM100ZS-W. Здесь детская до 25 м², кабинет до 25 м², столовая до 50 м² и шоурум до 60 м², и в каждом помещении свой внутренний: SRR25ZS-W × 2, SRR50ZS-W, SRR60ZS-W. Каждый канальный включается своим пультом через выносной приёмник, есть недельный таймер и дежурное отопление.

Как работает мульти-система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

Канальный SRR-ZS-W прячут за подвесным потолком: блок высотой 200 мм, воздух идёт к комнате по воздуховодам и выходит через решётки. Забор воздуха штатно сзади, снизу с отдельным комплектом. Конденсат поднимает встроенная помпа, до 600 мм.

Возможности блоков SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.

Ещё есть таймер включения и выключения, осушение, экономичный режим ECONOMY, автоматический режим FUZZY AUTO, таймер сна, комфортный пуск, автоматическая оттайка, блокировка кнопок пульта, самодиагностика с кодами ошибок и автоматический перезапуск после перебоя с питанием. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Сколько холода получит каждая комната

Ориентир для выбора: около 1 кВт холода на 10 м² при потолке до 2,7 м. Внутренние этого комплекта по номиналу дают вместе 16 кВт, наружный SCM100ZS-W рассчитан на 10 кВт холода и 10,5 кВт тепла. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

Таблица сочетаний MHI показывает холод при одновременной работе всех комнат: у каждого SRR25ZS-W 1,56, у SRR50ZS-W 3,13 и у SRR60ZS-W 3,75 кВт. В режиме обогрева у каждого SRR25ZS-W 1,64, у SRR50ZS-W 3,28 и у SRR60ZS-W 3,94 кВт.

Если включены все комнаты, наружный распределяет свою мощность между ними пропорционально, так написано в data book MHI. Когда часть комнат выключена, остальным достаётся больше.

Хотя у SCM100ZS-W пять выходов, к этому набору таблица сочетаний MHI больше блоков не добавляет: систему стоит сразу считать законченной.

Что в комплекте

• SRR25ZS-W × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.
• SRR60ZS-W: 6 кВт холода и 6,8 кВт тепла по номиналу, помещение до 60 м², шум от 30 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

Газовые выходы наружного 3/8", у блоков 50 и 60 газ 1/2": нужные переходники MHI кладёт в коробку наружного.

Наружный блок и монтаж

У SCM100ZS-W двухроторный компрессор, хладагент R32, пять выходов под внутренние. Шум 54 дБ(А) на охлаждении и 59 дБ(А) на обогреве, масса 73 кг. Сезонная эффективность у наружного до SEER 8,60 и SCOP 4,50, точное значение зависит от сочетания блоков.

• Температура на улице. Холод от минус 15 до плюс 46 °C, тепло до минус 15 °C, оттайка включается сама.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.
• Перепад высот. Наружный может стоять выше или ниже внутренних до 20 м, внутренние между собой расходятся до 25 м.
• Электричество. Однофазное, 220-240 В, только к наружному, кабель 3×2,5 мм² и автомат 25 А; к каждой комнате идёт свой межблочный кабель 4×1,5 мм².
• Защита. Корпус IPX4, плата покрыта защитным слоем от влаги, автоматика следит за перегревом компрессора, током и обмерзанием, ошибки показываются кодами.

Чего у комплекта нет

• Независимого выбора режима. Охлаждение или обогрев работает сразу для всей системы.
• Увлажнения. Кондиционер может осушать воздух, но не увлажняет его.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов и решёток. Их подбирают под помещение, трубы и кабели тоже покупают отдельно.
• Второго наружного. При поломке общего наружного не работают все комнаты сразу.

Вопросы

Можно ли греть одну комнату и охлаждать другую? Нет. Работает режим блока, включённого первым, а блок с другим режимом гонит воздух как вентилятор.

Хватит ли мощности, если включить все четыре комнаты? Поодиночке каждая работает в полную силу. При одновременной работе мощность наружного делится пропорционально, цифры по комнатам есть выше.

Что входит в комплект? Наружный блок и четыре канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
