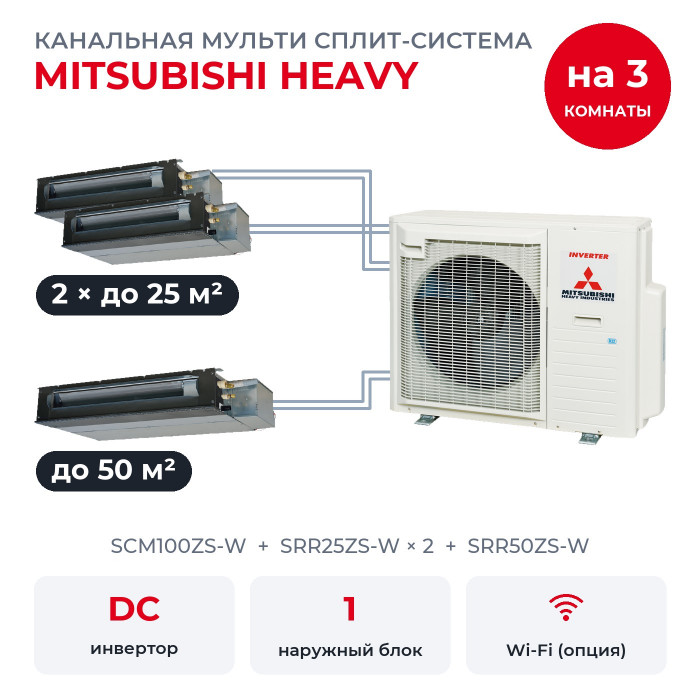

Канальная мульти сплит-система Mitsubishi Heavy на 3 комнаты SCM100ZS-W/SRR25ZS-Wx2/SRR50ZS-W

Три помещения обслуживает один наружный SCM100ZS-W. Здесь детская до 25 м², гостевая до 25 м² и большая гостиная до 50 м², и в каждом помещении свой внутренний: SRR25ZS-W × 2, SRR50ZS-W. Управляют ими с беспроводного пульта через выносной ИК-приёмник, а расписание на неделю держит таймер на 28 программ.

Как устроена система

У мульти-системы один уличный блок вместо нескольких. Каждая комната подключена к своему выходу наружного отдельной трассой и кабелем, пульт у каждой свой. Одновременно охлаждать одну комнату и греть другую система не умеет. Работает режим того внутреннего, который включили первым; тот, которому выбрали другой режим, гонит воздух без охлаждения и обогрева.

При нескольких работающих комнатах режим AUTO производитель не рекомендует, лучше ставить охлаждение или обогрев, чтобы наружный не останавливался из-за смены режимов.

SRR-ZS-W стоит за потолком, в комнате видны только решётки. Высота блока 200 мм, воздух он забирает сзади (снизу с дополнительным комплектом), а встроенная помпа поднимает конденсат до 600 мм.

Что умеют блоки SRR-ZS-W

• HIGH POWER на 15 минут включает интенсивную работу, чтобы быстрее выйти на нужную температуру.
• Дежурное отопление NIGHT SETBACK поддерживает примерно +10 °C в пустом помещении.
• CLEAN. После работы блок около двух часов просушивает себя изнутри.
• Недельный таймер: до 28 включений и выключений за неделю, до четырёх в сутки.

Из полезных мелочей: таймер сна, таймер включения и выключения, автоматический перезапуск после перебоя с питанием, автоматическая оттайка, блокировка кнопок пульта, автоматический режим FUZZY AUTO, самодиагностика с кодами ошибок, режим осушения, комфортный пуск и экономичный режим ECONOMY. С каждым блоком идёт беспроводной пульт с держателем и выносной ИК-приёмник на кабеле 1,8 м, на приёмнике есть кнопка включения. Проводные пульты RC-EX3A, RC-E5 или RCH-E3 подключают через адаптер SC-BIKN2-E. Wi-Fi подключают отдельным адаптером, его покупают дополнительно. Вместе с Wi-Fi-адаптером проводной пульт не подключить.

Мощность по комнатам

Внутренние блоки вместе рассчитаны на 10 кВт холода, наружный SCM100ZS-W номинально даёт 10 кВт на холод и 10,5 кВт на тепло. Для ориентира: на 10 м² с потолком до 2,7 м нужен около 1 кВт. MHI приводит это сочетание в таблице сочетаний для своего наружного, и оно укладывается в ограничения каталога 2026 года.

По таблице MHI, когда все три комнаты работают на холод одновременно, у каждого SRR25ZS-W 2,5 и у SRR50ZS-W 5 кВт. На обогрев у каждого SRR25ZS-W 2,63 и у SRR50ZS-W 5,25 кВт.

Цифры совпадают с номиналом: мощности наружного хватает на все комнаты сразу.

У SCM100ZS-W пять выходов, заняты три. В таблице сочетаний MHI есть наборы, где к этим блокам добавлен ещё два блока той же серии; новый блок подключают к свободному выходу своей трассой и кабелем.

Что в комплекте

• SRR25ZS-W × 2: 2,5 кВт холода и 3,4 кВт тепла по номиналу, помещение до 25 м², шум от 24 дБ(А), статическое давление до 35 Па, забор снизу с комплектом UT-BAT1EF.
• SRR50ZS-W: 5 кВт холода и 5,8 кВт тепла по номиналу, помещение до 50 м², шум от 29 дБ(А), статическое давление до 50 Па, забор снизу с комплектом UT-BAT2EF.

У наружного все выходы под трубы 1/4" и 3/8", а у блока 50 газовая труба 1/2". Переходники с 3/8" на 1/2" для них лежат в коробке наружного.

Наружный блок SCM100ZS-W

У SCM100ZS-W двухроторный компрессор, хладагент R32, пять выходов под внутренние. Шум 54 дБ(А) на охлаждении и 59 дБ(А) на обогреве, масса 73 кг. Сезонная эффективность у наружного до SEER 8,60 и SCOP 4,50, точное значение зависит от сочетания блоков.

• Погода. Охлаждает при уличной температуре от минус 15 до плюс 46 °C, греет до минус 15 °C. Иней с теплообменника зимой оттаивает автоматически.
• Питание подводят только к наружному (одна фаза 220-240 В, 3×2,5 мм², автомат 25 А), внутренние получают его по кабелям 4×1,5 мм².
• Надёжность. Корпус со степенью защиты IPX4, влагозащитное покрытие платы, защиты от перегрева, перегрузки по току и обмерзания, самодиагностика.
• Разные этажи. Между наружным и внутренними до 20 м по высоте, между внутренними до 25 м.
• Трассы. До каждого внутреннего до 25 м, все трассы вместе до 75 м. Заводской заправки 2,98 кг R32 хватает на 40 м, на более длинных систему дозаправляют при монтаже.

Чего у комплекта нет

• Разных режимов в комнатах одновременно. Охлаждать одну комнату и греть другую в одно время нельзя.
• Увлажнителя. Сухой зимний воздух кондиционер не увлажнит.
• Wi-Fi-адаптера в коробке. Адаптер покупают отдельно, если нужно управление со смартфона.
• Подмеса свежего воздуха. Уличный воздух SRR-ZS-W не подаёт.
• Воздуховодов, решёток и проводного пульта. Всё это подбирают отдельно под проект.
• Резерва. Если наружный блок остановится, без кондиционера останутся все три комнаты.

Вопросы

Хватит ли мощности, если включить все три комнаты? Да, по таблице MHI каждый блок получает свой номинал даже при одновременной работе.

Можно ли потом добавить комнату? Да, если итоговый набор есть в таблице сочетаний MHI. Новый внутренний подключают к свободному выходу своей трассой и кабелем.

Что входит в комплект? Наружный блок и три канальных блока с фильтром и помпой, к каждому беспроводной пульт и выносной ИК-приёмник. Воздуховоды, решётки, трубы и кабели подбирают под проект.
